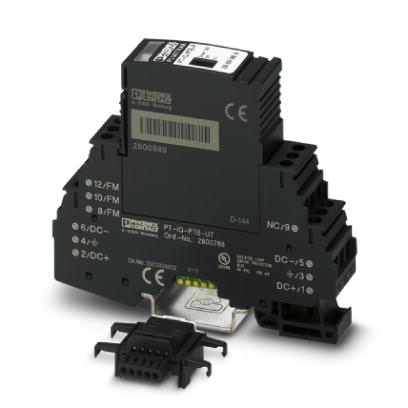

Устройство защиты сигнальных цепей без потенциала 'земли' Контроллер защиты от перенапряжений - PT-IQ-PTB-UT - 2800768 (109786)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Контроллер защиты от перенапряжений - PT-IQ-PTB-UT - 2800768 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109786

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Контроллер защиты от перенапряжений - PT-IQ-PTB-UT - 2800768

Размеры

Высота	91,1 мм
Ширина	17,7 мм
Глубина	77,5 мм
Единица шага	1 TE

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках

Защитная цепь

Номинальное напряжение U_N	24 В DC
Диапазон рабочих напряжений	20 В DC ... 30 В DC
Номинальный ток I_N	макс. 130 мА (24 В DC)
	макс. 160 мА (20 В пост. тока)
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, многоступенчатый контакт для дистанционной передачи сигнала
Номинал предохранителя, макс.	500 мА (T, например, согласно EN 60127-2)

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Момент затяжки	0,5 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Подключение с выравниванием потенциалов

Тип подключения	DIN-Tragschiene NS35

Контакт дистанционной сигнализации

Функция переключения	2 размыкающих
Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Рабочее напряжение, максимальное U_max переменного тока	30 В AC (50 - 60 Гц, невзрывоопасн.)
Рабочее напряжение, максимальное U_max постоянного тока	50 В DC (невзрывоопасн.)
Максимальный рабочий ток I_макс.	1 А (до 50 °C, невзрывоопасн.)
	200 мА (до 70 °C, невзрывоопасн.)
