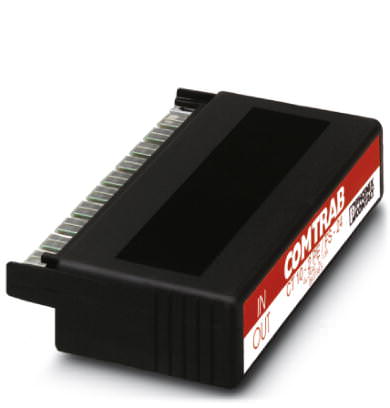

Устройство защиты сигнальных цепей без потенциала 'земли' Штекерный модуль для защиты от перенапр-й - CT 10-2PE/FS-24 - 2807955 (110070)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Штекерный модуль для защиты от перенапр-й - CT 10-2PE/FS-24 - 2807955 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110070

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапр-й - CT 10-2PE/FS-24 - 2807955

Размеры

Высота	22 мм
Ширина	111 мм
Глубина	68,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 75 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PBT
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	IEC 60664-1
Тип монтажа	на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS
Исполнение	Модуль LSA-PLUS
Направление действие	Line-Line Line-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. SW 1.00

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	40 В DC
	28 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	40 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)

Номинальный ток I_N	1,5 А (75 °C)
Эффективный рабочий ток I_C при U_C	? 5 мкA (a-b)
Ток защитного проводника I_PE	? 1 мкA (на цепь)
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	119 А (25 °C)
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	119 А (25 °C)
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	5 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	23 А (25 °C)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 70 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 650 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 60 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 650 В
Остаточное напряжение при I_n (фаза-фаза)	? 85 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 65 В
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	0,1 дБ (тип. до 2 МГц / 50 Ом)
	0,1 дБ (тип. до 1 МГц / 150 Ом)
	0,1 дБ (тип. до 400 кГц / 600 Ом)
Вносимое затухание aE, асим.
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	10 МГц (тип.)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	4 МГц (тип.)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом	1 МГц (тип.)
Емкость (фаза-фаза)	1,1 нФ (f=1 МГц / V_R= 0 В)
Емкость (фаза-земля)	1 пФ
Сопротивление на каждую цепь

Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C1 (1 кВ / 500 А)
	C2 - 10 кВ / 5 кА
	C3 (100 A)
	D1 (2,5 кА)

Характеристики клемм

Тип подключения	Устанавливается в COMTRAB-TERMIBLOCK и плинты LSA-PLUS
Тип подключения ВХОД	Штекерная система COMTRAB
Тип подключения ВЫХОД	Штекерная система COMTRAB
