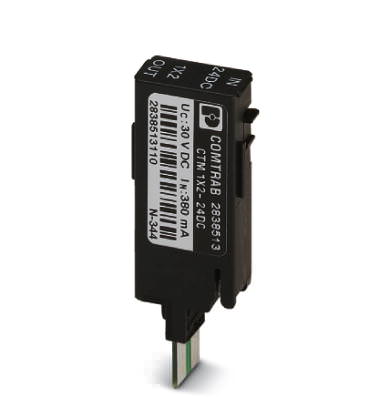

Устройство защиты сигнальных цепей без потенциала 'земли' Штекерный модуль для защиты от перенапр-й - CTM 1X2- 60DC - 2838568 (110085)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Штекерный модуль для защиты от перенапр-й - CTM 1X2- 60DC - 2838568 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110085

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 9А катушка управления 24В DC 1НО+1НЗ LC1D09BL

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапр-й - CTM 1X2- 60DC - 2838568

Размеры

Высота	21 мм
Ширина	9,5 мм
Глубина	53,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 75 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	DIN VDE 0110-1
	IEC 60664-1
Категория перенапряжения	II
Степень загрязнения	2
Тип монтажа	на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS
Исполнение	Модуль LSA-PLUS
Полюсов	2
Направление действие	Line-Line Line-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. SW 1.10

Защитная цепь

Класс испытания согл. МЭК	B2
	C1
	C2
	C3
	D1
Класс VDE	B2
	C1
	C2
	C3
	D1
Номинальное напряжение U_N	60 В DC
Макс. напряжение при длит. нагрузке U_C	± 65 В DC
	50 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	± 65 В DC
	50 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	72 В DC

Номинальный ток I_N	380 мА (25 °C)
Эффективный рабочий ток I_C при U_C	? 70 мкA
Ток защитного проводника I_PE	? 2 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Суммарный импульсный ток (10/350)мкс	2,5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA (Суммарн.)
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	100 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	100 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	1 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 160 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 700 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 160 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 700 В
Остаточное напряжение при I_n (фаза-фаза)	? 95 В
Остаточное напряжение при I_n (фаза-земля)	? 60 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 35 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-земля)	? 12 В
Уровень защиты U_P (фаза-фаза)	? 200 В (C2, 10 кВ / 5 кА, импульс)
	? 95 В (C2, 10 кВ / 5 кА, статический)
	? 160 В (C3, 7,5 кВ / 100 А, импульс)
	? 35 В (C3, 7,5 кВ / 100 А, статический)
Уровень защиты U_P (фаза-земля)	? 700 В (C2, 10 кВ / 5 кА, импульс)
	? 90 В (C2, 10 кВ / 5 кА, статический)
	? 700 В (C3, 7,5 кВ / 100 А, импульс)
	? 12 В (C3, 7,5 кВ / 100 А, статический)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	0,3 дБ (? 500 кГц)
Вносимое затухание aE, асим.
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом	2 МГц
Емкость (фаза-фаза)	1,2 нФ (f=1 МГц / V_R= 0 В)
Сопротивление на каждую цепь	3,3 ? 10 %
	3,3 ?
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (4 кВ / 2 кА)
	C3 (100 A)
	B2 (4 кВ / 100 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 (4 кВ / 2 кА)
	C3 (100 A)
	B2 (4 кВ / 100 A)
	D1 (1 кА)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	5 A - 1 с

Характеристики клемм

Тип подключения	Устанавливается в COMTRAB-TERMIBLOCK и плинты LSA-PLUS
Тип подключения ВХОД	Штекерная система COMTRAB
Тип подключения ВЫХОД	Штекерная система COMTRAB
Способ подключения	LSA-PLUS
