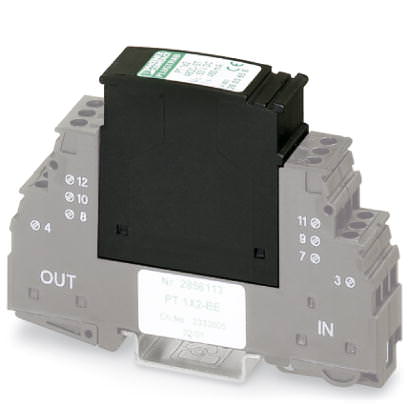

Устройство защиты сигнальных цепей без потенциала 'земли' Штекерный модуль для защиты от перенапр-й - PT 1X2-24AC-ST - 2856058 (108099)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Штекерный модуль для защиты от перенапр-й - PT 1X2-24AC-ST - 2856058 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108099

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапр-й - PT 1X2-24AC-ST - 2856058

Размеры

Высота	45 мм
Ширина	17,7 мм
Глубина	52 мм
Единица шага	1 TE
Комбинированный модуль, высота	90 мм
Ширина комбинированного модуля	17,7 мм
Комбинированный модуль, глубина	65,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	IEC 60664-1
Тип монтажа	На основной элемент
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	2
Направление действие	Line-Line Line-Signal Ground/Shield optional Signal Ground/Shield-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. SW 1.00

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Класс VDE	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В AC
Макс. напряжение при длит. нагрузке U_C	40 В DC
	28 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	28 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	40 В DC
Номинальный ток I_N	450 мА (45 °C)
Эффективный рабочий ток I_C при U_C	? 5 мкA
Ток защитного проводника I_PE	? 2 мкA (непосредственно заземлено)
	? 1 мкA (BE: 1x2+F)
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Суммарный импульсный ток (8/20) мкс	20 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	23 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 55 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 450 В
	? 1 кВ (BE: 1x2+F)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 55 В
Остаточное напряжение при I_n (фаза-фаза)	? 55 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 65 В
Уровень защиты U_P (фаза-фаза)	? 80 В
Уровень защиты U_P (фаза-земля)	? 450 В
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	0,5 дБ (? 1,5 МГц)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	Тип. 8 МГц
Емкость (фаза-фаза)	1,1 нФ
Сопротивление на каждую цепь	2,2 ? ?10 % (1-2/5-6/7-8/11-12)
Номинал предохранителя, макс.	500 мА
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (10 кВ / 5 кА)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (2,5 кА)
