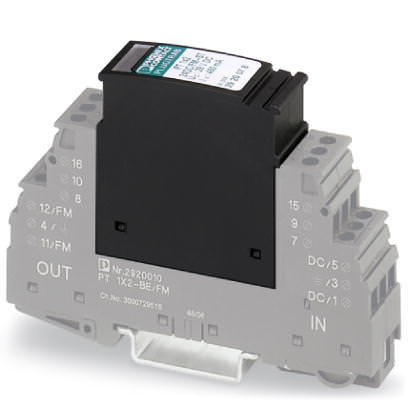

Устройство защиты сигнальных цепей без потенциала 'земли' Штекерный модуль для защиты от перенапр-й - PT 1X2-5DC/FM-ST - 2920052 (110104)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Штекерный модуль для защиты от перенапр-й - PT 1X2-5DC/FM-ST - 2920052 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110104

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапр-й - PT 1X2-5DC/FM-ST - 2920052

Размеры

Высота	45 мм
Ширина	17,7 мм
Глубина	52 мм
Единица шага	1 TE
Комбинированный модуль, высота	90 мм
Ширина комбинированного модуля	17,7 мм
Комбинированный модуль, глубина	65,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	IEC 60664-1
Тип монтажа	На основной элемент
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Направление действие	Line-Line Line-Signal Ground/Shield optional Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Класс VDE	C1
	C2
	C3
	D1
Номинальное напряжение U_N	5 В DC
Макс. напряжение при длит. нагрузке U_C	6 В DC
	4 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	6 В DC
	4 В AC
Номинальный ток I_N	450 мА (45 °C)
Эффективный рабочий ток I_C при U_C	? 1 мА
Ток защитного проводника I_PE	? 2 мкA (непосредственно заземлено)
	? 1 мкA (BE: 1x2+F)
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Суммарный импульсный ток (8/20) мкс	20 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	10 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	125 А (25 °C / 1x)
	50 А (25 °C)
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	? 15 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 450 В
	? 1 кВ (BE: 1x2+F)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 11 В
Остаточное напряжение при I_n (фаза-фаза)	? 10 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 12 В
Уровень защиты U_P (фаза-фаза)	? 11 В (C1 (500 В / 250 А))
	? 10 В (C3 (25 A))
Уровень защиты U_P (фаза-земля)	? 450 В (C2 (10 кВ / 5 кА))
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
Вносимое затухание aE, сим.	Тип. 0,5 дБ (? 200 кГц / 50 Ом)
	Тип. 0,2 дБ (? 100 кГц / 150 Ом)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	Тип. 1 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 0,4 МГц
Емкость (фаза-фаза)	Тип. 6 нФ
Емкость (фаза-земля)	Тип. 4 пФ
Сопротивление на каждую цепь	2,2 ? ±10 % (7-8/11-12)
Номинал предохранителя, макс.	500 мА (например, T в соотв. с МЭК 127-2/III)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C2 (10 кВ / 5 кА)
	C3 (25 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 - 10 кВ / 5 кА
	D1 (2,5 кА)
	C3 (100 A)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	5 A - 1 с

Характеристики клемм

Тип подключения	Винтовые зажимы (вместе с базовым элементом)
Тип подключения ВХОД	Штекерная система PLUGTRAG
Тип подключения ВЫХОД	Штекерная система PLUGTRAG
Резьба винтов	M3
Момент затяжки	0,8 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
