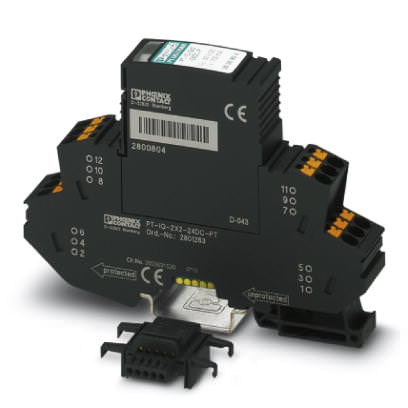

Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - PT-IQ-2X2+F-5DC-PT - 2801260 (110030)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - PT-IQ-2X2+F-5DC-PT - 2801260 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110030

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Контакты дополнительные к LC1-D фронтальные 2НО+2НЗ с опережением LADC22 Schneider Electric

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - PT-IQ-2X2+F-5DC-PT - 2801260

Размеры

Высота	109,3 мм
Ширина	17,7 мм
Глубина	77,5 мм
Единица шага	1 TE

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6.6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Тип монтажа	Установка на монтажной рейке
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Направление действие	Line-Line Line-Signal Ground/Shield optional Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	5 В DC
Макс. напряжение при длит. нагрузке U_C	6 В DC
	4 В AC
Номинальный ток I_N	700 мА (до 50 °C)
Эффективный рабочий ток I_C при U_C	? 2 мА (на систему)
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	10 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	3 кA
Уровень защиты U_P (фаза-фаза)	? 85 В (C1 - 1 кВ/500 A))
	? 110 В (C2 - 10 кВ / 5 кА)
	? 25 В (C3 - 25 A)
Уровень защиты U_P (фаза-земля)	? 900 В (C1 - 1 кВ/500 A))
	? 1300 В (C2 - 10 кВ / 5 кА)
	? 1000 В (C3 - 25 A)
	? 600 В (C1 - 1 кВ/500 A))
	? 750 В (C2 - 10 кВ / 5 кА)
	? 700 В (C3 - 25 A)
Уровень защиты U_P, статично (жила-жила)	? 26 В (C1 - 1 кВ/500 A))
	? 70 В (C2 - 10 кВ / 5 кА)
Уровень защиты U_P, статично (жила-земля)	? 130 В (C2 - 10 кВ / 5 кА)
	? 60 В (C3 - 25 A)
Уровень защиты U_P, статично (жила-GND)	? 60 В (C2 - 10 кВ / 5 кА)
	? 40 В (C3 - 25 A)
Время срабатывания tA (фаза-фаза)	? 1 нс
Время срабатывания tA (фаза-земля)	? 100 нс
	? 100 нс
Вносимое затухание aE, сим.	Тип. 0,3 дБ (? 40 кГц / 150 ?)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 300 кГц
Емкость (фаза-фаза)	Тип. 7,5 нФ
Сопротивление на каждую цепь	1,2 ? ±5 % (на цепь)
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, многоступенчатая
Номинал предохранителя, макс.	800 мА (FF)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C1 (1 кВ / 500 А)
	C2 (10 кA)
	C3 (50 A)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C1 (1 kV / 500 A)
	C2 - 10 кА
	C3 (100 A)
	D1 (2,5 кА)
	C1 (1 кВ / 500 A)
	C2 (10 кA)
	C3 (100 A)
	D1 - 2,5 kA
Время возврата импульса в исходное состояние tr согласно МЭК 61643-21 (фаза-фаза)	? 10 мс
Время возврата импульса в исходное состояние tr согласно МЭК 61643-21 (фаза-земля)

Отказоустойчивость при перегрузке согласно МЭК 61643-21 (штекер)	2
Отказоустойчивость при перегрузке согласно МЭК 61643-21 (базовый элемент GND-земля)	2

Характеристики клемм

Тип подключения	Зажимы Push-in
Тип подключения ВХОД	Разъем Push-In
Тип подключения ВЫХОД	Разъем Push-In
Длина снятия изоляции	10 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
