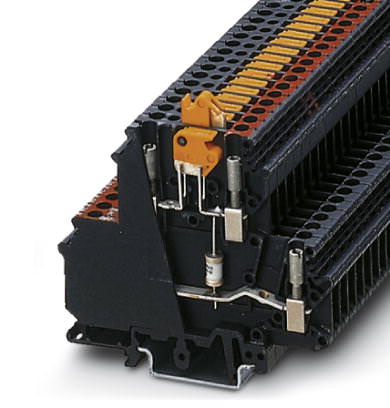

Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - TT-UKK5-M/ 60DC - 2795986 (110065)

Поставляем Устройство защиты сигнальных цепей без потенциала 'земли' Устройство защиты от перенапряжений - TT-UKK5-M/ 60DC - 2795986 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110065

Производитель

Phoenix Contact

Категория

Список устройств защиты сигнальных цепей без потенциала 'земли'

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - TT-UKK5-M/ 60DC - 2795986

Размеры

Высота	80 мм
Ширина	6,2 мм
Глубина	68 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V2
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
Тип монтажа	Тейка типа Hut / G
Исполнение	Двухъярусные клеммы с ножевым контактом
Полюсов	1
Направление действие	Line-Line

Защитная цепь

Класс испытания согл. МЭК	C3
Класс VDE	C3
Номинальное напряжение U_N	60 В DC
Макс. напряжение при длит. нагрузке U_C	70 В DC
	49 В AC
Максимальное напряжение при длительной нагрузке UC (провод-провод)	70 В DC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	49 В AC
Номинальный ток I_N	12 А (45 °C)
Эффективный рабочий ток I_C при U_C	? 5 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	69 А
Суммарный импульсный ток (8/20) мкс	69 А
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-фаза)	69 А
Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза)	13,3 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	? 100 В
Остаточное напряжение при I_n (фаза-фаза)	? 120 В
Время срабатывания tA (фаза-фаза)	? 1 нс
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	Тип. 3,2 МГц
Емкость (фаза-фаза)	? 0,65 нФ
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-фаза)	C3 (10 A)

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Момент затяжки	0,5 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
