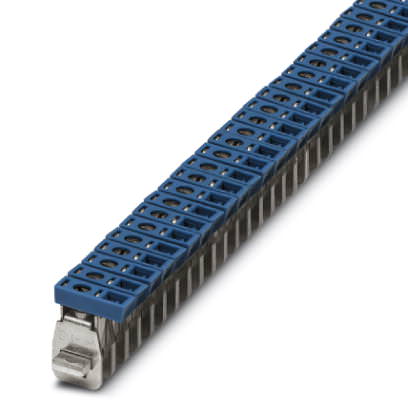

Клемма питания Соединительные клеммы - AKG 16 BU - 0423014 (93359)

Поставляем Клемма питания Соединительные клеммы - AKG 16 BU - 0423014 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

93359

Производитель

Phoenix Contact

Категория

Список клемм питания

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 9А = 24В 1НО LP4K LP4K0910BW3 Schneider Electric

Смотреть ещё

Описание

Описание Соединительные клеммы - AKG 16 BU - 0423014

Общие сведения

Цвет	синий
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V2
Максимальный ток нагрузки	76 А (Для кабеля сечением 16 мм? Поперечное сечение)
Номинальный ток I_N	76 А
Номинальное напряжение U_N	300 В
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	1,5 мм?/0,4 кг
	16 мм?/2,9 кг
Результат испытания на изгиб	Испытание проведено
Испытание на растяжение, сечение провода	1,5 мм?
Растягивающее усилие, заданное значение	40 Н
Испытание на растяжение, сечение провода	16 мм?
Растягивающее усилие, заданное значение	100 Н
Результат испытания на растяжение	Испытание проведено
Требования, падение напряжения	? 3,2 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	16 мм?
Кратковременный ток	1,92 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C

Размеры

Длина	23,7 мм
Ширина	9,8 мм

Характеристики клемм

Сечение жесткого проводника мин.	1,5 мм?
Сечение жесткого проводника макс.	16 мм?
Сечение гибкого проводника мин.	1,5 мм?
Сечение гибкого проводника макс.	16 мм?
Сечение провода AWG/kcmil, мин.	16
Сечение провода AWG/kcmil, макс.	6
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	1,5 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	16 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	1,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	16 мм?
2 жестких провода одинакового сечения, мин.	1,5 мм?
2 жестких провода одинакового сечения, макс.	6 мм?
2 гибких провода одинакового сечения, мин.	1,5 мм?
2 гибких провода одинакового сечения, макс.	6 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	1,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	6 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	1,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	10 мм?
Тип подключения	Винтовые зажимы
Длина снятия изоляции	16 мм
Резьба винтов	M5
Мин. момент затяжки	2,5 Нм
Момент затяжки, макс.	3 Нм
