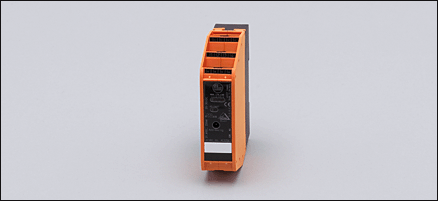

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2250 SmartL25 4DI C (13133)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2250 SmartL25 4DI C для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13133

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC2250 SmartL25 4DI C

Характеристики

Активный модуль AS-i
Монтаж на DIN-рейку
Клеммный разъём Combicon
Возможен монтаж в ряд
Разъём для адресации
Версия 2.1 с расширенным режимом адресации
Цифровые входы

Электронные данные

Электрическое исполнение	4 входа
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	250

Входы

цифровой
Электрическое подключение	PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	16...30 DC
Допустимая токовая нагрузка для всех входов [mA]	200
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	> 11
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...70, cRUus: температура окружающего воздуха -25...60 °C
Степень защиты	IP 20

Испытания / одобрения

Электромагнитная совместимость	EN 50295
MTTF [лет]	391

AS-i классификация

AS-i версия	2.1
Расширенный режим адресации	да
AS-i профиль	S-0.A.E
Идентификационный код [Hex]	A.E
AS-i сертификат	35401
Биты данных	Бит данныхD0D1D2D3 Функциявход I1 вход I2 вход I3 вход I4

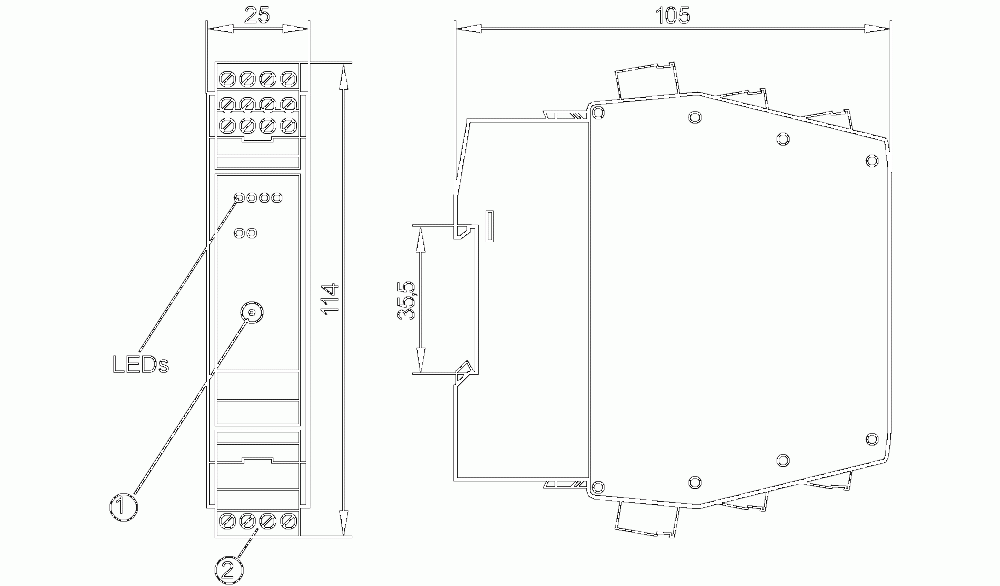

Механические данные

Материал	PA (полиамид)
Вес [kg]	0,13

Дисплеи / Элементы управления

Индикация состояния выхода LED	желтый
Рабочий режим LED	зелёный
Ошибка LED	красный

электрическое подключение

Электрическое подсоединение

Combicon

Назначение жил кабеля при подключении

A+:	AS-i +
A-:	AS-i -
I+:	питание датчика +24V
I-:	питание датчика 0V
I1...I4:	Дискретный входной сигнал Датчик 1...4

Принадлежности

Принадлежности (дополнительные)	Штекер Combicon

Примечания

Не подключать любой из контактов I-, I+, I1, I2, I3, I4 к внешнему потенциалу, так как они электрически подключены к AS-i кабелю. Если ведомое устройство с идентификационным кодом 'А' (расширенный режим адресации) используется с мастером первого поколения (версия 2.0), то необходимо установить параметр P3=1 и выходной бит D3=0. Выходной бит D3 не должен использоваться.
Упаковочная величина [штука]	1

Не подключать любой из контактов I-, I+, I1, I2, I3, I4 к внешнему потенциалу, так как они электрически подключены к AS-i кабелю. Если ведомое устройство с идентификационным кодом 'А' (расширенный режим адресации) используется с мастером первого поколения (версия 2.0), то необходимо установить параметр P3=1 и выходной бит D3=0. Выходной бит D3 не должен использоваться.
