ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2501 ClassicLine45 4DI FKT M12 (13174)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2501 ClassicLine45 4DI FKT M12 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13174

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Реле промежуточное 24В DC 2НО+2НЗ 10А CA4KN22BW3 Schneider Electric

Смотреть ещё

Описание

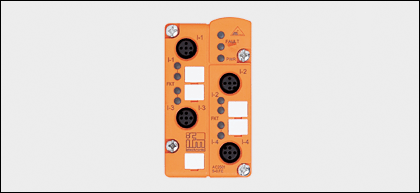

Описание Промышленная шина AS-Interface: AC2501 ClassicLine45 4DI FKT M12

Характеристики

Активный модуль ClassicLine
AS-i интерфейс для нижних частей модуля с плоским кабелем
Разъёмы M12 x 1
ИК-порт для адресации
версия 2.1
Функция контроля входов (FKT)
Цифровые входы

Электронные данные

Электрическое исполнение	4 входа
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	250

Входы

цифровой
Электрическое подключение	DC PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	18...30 DC *)
Допустимая токовая нагрузка для всех входов [mA]	200
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	>11
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...50, ток питания датчика 200mA / -25...70°C 150mA
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295
MTTF [лет]	296

AS-i классификация

AS-i версия	2.1
Расширенный режим адресации	версия 2.1 / нет
AS-i профиль	S-0.F.E
Идентификационный код [Hex]	F.E
AS-i сертификат	в стадии разработки
Биты параметров	Бит параметраОбозначение P0выбор высокий активный / низкий активный контакт 2 / розетка I-1 / FKT 1 P1выбор высокий активный / низкий активный контакт 2 / розетка I-2 / FKT 2 P2выбор высокий активный / низкий активный контакт 2 / розетка I-3 / FKT 3 P3выбор высокий активный / низкий активный контакт 2 / розетка I-4 / FKT 4

Механические данные

Материал	PBT (полибутилентерефталат)
Вес [kg]	0,108

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Электрическое подсоединение

Контактные штыри на нижнем модуле

Назначение жил кабеля при подключении

	Входы
1:	питание датчика L+
2:	Функция контроля входа
3:	питание датчика L-
4:	вход данных
5:	не используется

Принадлежности

Принадлежности (дополнительные)	Нижняя часть модуля

Примечания

Любую из точек I-, I+, I1...I4, FKT1...FKT4 нельзя соединять с внешним потенциалом, пока она электрически связана с AS-i -кабелем. В области ошибок высокой и малой активности (NO или NC принципы) функция контроля входа может быть установлена отдельно для каждого входав посредством и в пределе bit. Горение или мигание красной лампочки означает ошибку. *) через плоский кабель
Упаковочная величина [штука]	1

Любую из точек I-, I+, I1...I4, FKT1...FKT4 нельзя соединять с внешним потенциалом, пока она электрически связана с AS-i -кабелем. В области ошибок высокой и малой активности (NO или NC принципы) функция контроля входа может быть установлена отдельно для каждого входав посредством и в пределе bit. Горение или мигание красной лампочки означает ошибку. *) через плоский кабель
