ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2517 ClassicLine90 4AI (V) M12 IP67 (13186)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2517 ClassicLine90 4AI (V) M12 IP67 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13186

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Гидрораспределитель DS3-S4F/13N-D24K1/F art.3411500436

Смотреть ещё

Описание

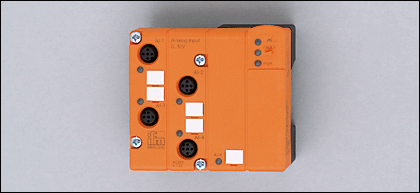

Описание Промышленная шина AS-Interface: AC2517 ClassicLine90 4AI (V) M12 IP67

Характеристики

Активный модуль ClassicLine
AS-i интерфейс для колодок типа FС/FС-E
Разъёмы M12 x 1
AS-i профиль S-7.3
4 аналоговых входа 0...10 В
ИК-порт для адресации
Для 2-, 3-или 4-х проводных датчиков

Электронные данные

Электрическое исполнение	4 входа 0...10 V
Рабочее напряжение [V]	26,5...31,6 DC
Текущее потребление тока через AS-i (без внешнего питания) [мA]	57
Текущее потребление тока через AS-i (с внешним питанием) [мA]	27
Текущее потребление тока от внешнего источника питания 24 В DC [мA]	15
Внутреннее сопротивление	100 kOhm
AS-i интерфейс, защита от переполюсовки	да

Входы

аналоговый
Аналоговый вход	0...10 V
Питание датчика	AS-i / внешний
Strombelastbarkeit fur alle Eingange gesamt (ohne externe Versorgung) [mA]	100
Strombelastbarkeit fur alle Eingange gesamt (mit externer Versorgung) [mA]	500
Защита от короткого замыкания	нет
Максимальное рабочее напряжение [V]	24 DC ± 20 %
Разрешение [Bit]	16 (1 bit = 1 mV)

Точность/ погрешность

Область значений [Bit]	0...10000 ; точность 0,5 % от конечного значения диапазона измерений

Время реакции

АЦП (аналого-цифровой преобразователь)	1 канал: 20 ms / 2 канала: 120 ms / 3 канала: 180 ms / 4 канала: 240 ms

Условия эксплуатации

Температура окружающей среды [°C]	0...70
Температура хранения [°C]	-20...85
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295 EN 61000-6-4 : 2001 EN 61000-6-2 : 2001
MTTF [лет]	139

AS-i классификация

Адресация	через интерфейс IR или разъём в нижней части (принадлежность)
AS-i профиль	S-7.3.E
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	3.E
AS-i сертификат	в стадии разработки

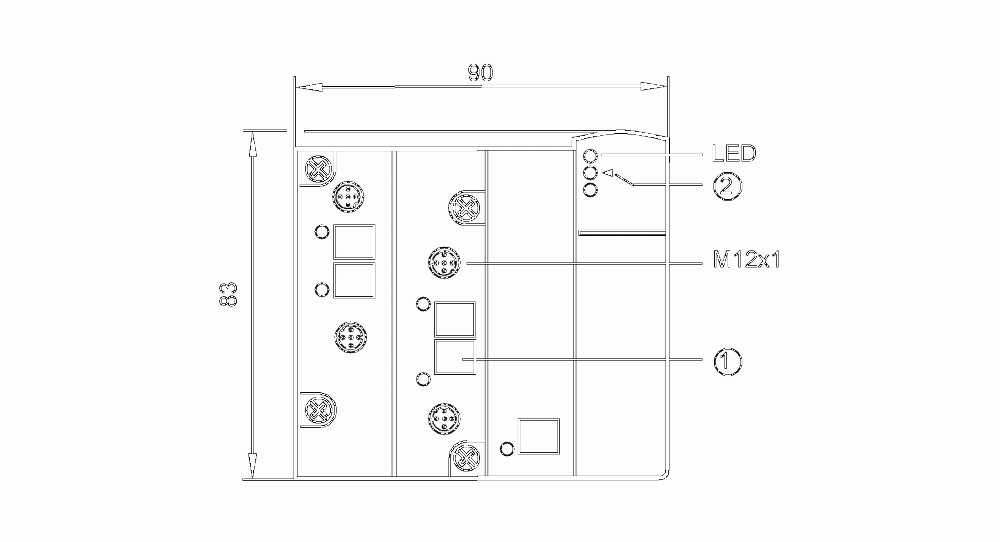

Механические данные

Материал	PBT (полибутилентерефталат)
Момент затяжки [Nm]	0,6...0,8
Вес [kg]	0,216

Дисплеи / Элементы управления

Рабочий режим LED	зелёный (индикация AS-i напряжения / индикация ext. 24 V AUX -вспомогательного питания)
Ошибка LED	красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка)
Функции дисплея LED	жёлтый (индикаторные каналы AI1...AI4)

электрическое подключение

Назначение жил кабеля при подключении

1:	питание датчика +24V
2:	AI + аналоговый выход
3:	питание датчика 0V
4:	AI - аналоговый выход 0V
5:	заземление
