ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2904 ProcessLine 4DI 3DOT IP69K (13227)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2904 ProcessLine 4DI 3DOT IP69K для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13227

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC2904 ProcessLine 4DI 3DOT IP69K

Характеристики

Активный модуль серии ProcessLine
Разъёмы M12 x 1
Версия 2.1 с расширенным режимом адресации
Степень защиты IP 69K
нерж. сталь V4A
Цифровые входы и выходы

Электронные данные

Электрическое исполнение	4 входы / 3 выхода
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	240
Макс. допустимая токовая нагрузка на каждый модуль [mA]	2100

Входы

цифровой
Электрическое подключение	DC PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	18...30 DC
Допустимая токовая нагрузка для всех входов [mA]	200
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	> 11
Защита от короткого замыкания	да

Выходы

цифровой
Выход	Транзистор PNP
Диапазон питающих напряжений [V]	24 DC (10...30 DC)
Внешний источник питания	в соответствии с PELV
Макс. допустимая токовая нагрузка на каждый выход [mA]	700 *)
Гальваническая развязка	да
Встроенный 'Watchdog'	да
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-5...70
Степень защиты	IP 69K

Испытания / одобрения

Электромагнитная совместимость	EN 50295
MTTF [лет]	160

AS-i классификация

AS-i версия	2.1
Расширенный режим адресации	да
AS-i профиль	S-7.A.E
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	A.E
AS-i сертификат	101107
Биты данных	Бит данныхD0D1D2D3 Вход1234 РозеткаI-1/2I-1/2 I-2I-3/4I-3/4 I-4 Контакт42 442 4 Выход123- РозеткаO-1O-2O-3- Контакт444-

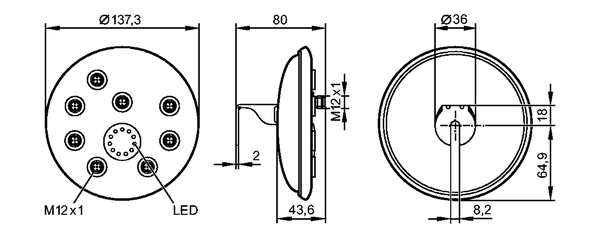

Механические данные

Материал	нерж. сталь V4A; Makrolon; О-кольцо: EPDM
Вес [kg]	0,641

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Электрическое подсоединение

через коммутирующее устройство Е70354 из нерж. стали

Назначение жил кабеля при подключении

1:	AS-i+
2:	0 V
3:	AS-i -
4:	+24 V
5:	заземление

Входы

1: питание датчика L+

3: питание датчика L-

5: заземление

Выходы

3: Внешнее напряжение -

4: Релейный выход +

5: Техническое заземление

Принадлежности

Принадлежности (дополнительные)	Динамометрический гаечный ключ (E70390); Колпачок M12 (E70297); Разветвитель для плоского кабеля (E70354)

Примечания

*) Категория применения (DC13): Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1) Входы и выходы должны быть гальванически изолированы. Ни один из выводов I-, I+, I-1/2, I-2, I-3/4, I-4 не должен быть замкнут на внешний потенциал, пока он электрически связан с AS-i кабелем. Круглый кабель, подключённый к AS-i /AUX, не должен быть длиннее 2 м.
Упаковочная величина [штука]	1

*) Категория применения (DC13): Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1) Входы и выходы должны быть гальванически изолированы. Ни один из выводов I-, I+, I-1/2, I-2, I-3/4, I-4 не должен быть замкнут на внешний потенциал, пока он электрически связан с AS-i кабелем. Круглый кабель, подключённый к AS-i /AUX, не должен быть длиннее 2 м.

Упаковочная величина [штука]
