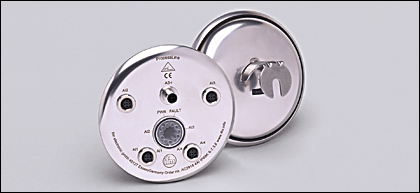

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2916 ProcessLine 4AI C IP69K (13229)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC2916 ProcessLine 4AI C IP69K для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13229

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC2916 ProcessLine 4AI C IP69K

Характеристики

Активный модуль AS-i
4 aналоговых входа 4...20 mA
Для подключения 2- и 3- проводных датчиков

Электронные данные

Электрическое исполнение	4 входа 4...20 mA
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	450
AS-i интерфейс, защита от переполюсовки	да

Входы

цифровой
Электрическое подключение	4 входа 4...20 mA
Питание датчика	AS-i
Защита от короткого замыкания	да
Макс. падение напряжения при номинальном токе [V]	10

Выходы

аналоговый
Разрешение [Bit]	12

Диапазон измерения / настройки

Область значений [Bit]	4000...20000 ; точность 0,5 % от конечного значения диапазона измерений

Время реакции

АЦП (аналого-цифровой преобразователь)	1 канал: 60 ms / 2 канала: 120 ms / 3 канала: канал 1 120ms и канал 2 и 3 240ms / 4 канала: 240 ms

Условия эксплуатации

Температура окружающей среды [°C]	-5...70
Степень защиты	IP 68 / IP 69K

Испытания / одобрения

Электромагнитная совместимость	EN 50295
MTTF [лет]	98

AS-i классификация

AS-i версия	2.11 + 3.0
Расширенный режим адресации	нет
AS-i профиль	S-7.3.E
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	3.E
AS-i сертификат	101108

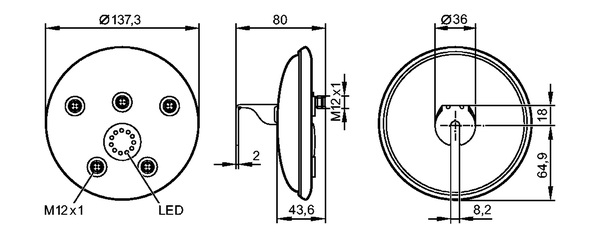

Механические данные

Материал	Втулка с резьбой: нерж. сталь V4A (1.4404); Makrolon; О-кольцо: EPDM
Вес [kg]	0,614

Дисплеи / Элементы управления

Рабочий режим LED	Зеленый (индикация напряжения на шине AS-i)
Ошибка LED	красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка)
Функции дисплея LED	жёлтый (индикаторные каналы AI1...AI4)

электрическое подключение

Назначение жил кабеля при подключении

1:	AS-i +
2:	n.c.
3:	AS-i -
4:	n.c.
5:	заземление (FE)

Входы

1: 24 V (питание датчика)

2: AI + (выходная токовая петля)

3: 0 V / AI - (питание датчика / выходная токовая петля)

4: n.c.

5: FE (функциональное заземление)

Принадлежности

Принадлежности (дополнительные)	Колпачок M12 (E70297); Разветвитель для плоского кабеля (E70454); Динамометрический гаечный ключ (E70390)

Примечания

Если датчики питаются от AS-i, то нагрузка не должна превышать 380 mA, нагрузка на соединение отдельного датчика не должно превышать 200 mA . Датчик и AS-i электрически подсоединены.
Упаковочная величина [штука]	1
