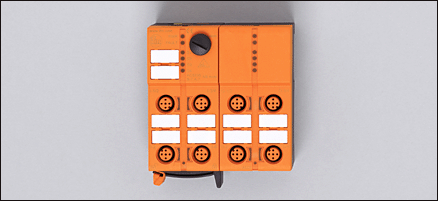

ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC535A ClassicL 4DI-Y 4DO-Y II 3D (13319)

Поставляем ПЛК/промышленный сетевой интерфейс Промышленная шина AS-Interface: AC535A ClassicL 4DI-Y 4DO-Y II 3D для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13319

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC535A ClassicL 4DI-Y 4DO-Y II 3D

Характеристики

Активный модуль ClassicLine
Прямое подключение к плоскому AS-i кабелю
Разъёмы M12 x 1
Только для работы с мастерами AS-i с профилем M4
Разъём для адресации
Ориентация плоского кабеля возможна в трех направлениях
Версия 3.0 с расширенным режимом адресации
Сертификат ATEX
группа II, категория 3D
Только в сочетании с защитным кожухом E7000A или соответствующей степенью защиты

Электронные данные

Электрическое исполнение	4 входа / 4 выхода
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	250
Макс. допустимая токовая нагрузка на каждый модуль [mA]	2000

Входы

цифровой
Электрическое подключение	DC PNP
Питание датчика	AS-i
Диапазон питающих напряжений [V]	18...30 DC **)
Допустимая токовая нагрузка для всех входов [mA]	200
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключающего сигнала 1 [V]	> 11
Защита от короткого замыкания	да

Выходы

цифровой
Выход	Транзистор PNP
Диапазон питающих напряжений [V]	24 DC (15...30 DC) **)
Внешний источник питания	в соответствии с PELV
Макс. допустимая токовая нагрузка на каждый выход [mA]	1000*)
Гальваническая развязка	да
Встроенный 'Watchdog'	да
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-10...50
Степень защиты	IP 50

Испытания / одобрения

Маркировка прибора	II 3D Ex tc IIIB T80°C Dc X IP50
Электромагнитная совместимость	EN 50295 IEC 61000-6-2
MTTF [лет]	155

AS-i классификация

AS-i версия	3.0
Расширенный режим адресации	да
AS-i профиль	S-7.A.7
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	A.7
AS-i сертификат	в стадии разработки
Биты данных	Бит данныхD0D1D2D3 Вход1234 Штепсельная розеткаI-1/2I-1/2 I-2I-3/4I-3/4 I-4 Пин4 2 4 4 2 4 Выход1234 Штепсельная розеткаO-1/2O-1/2 O2O-3/4O-3/4 O-4 Пин4 2 44 2 4

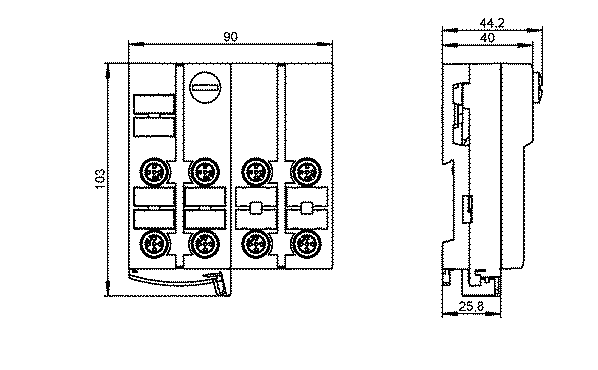

Механические данные

Материал	PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие
Вес [kg]	0,314

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Назначение жил кабеля при подключении

	Входы
	Разъём I-1/2
1:	питание датчика L+
2:	вход данных 2
3:	питание датчика L-
4:	вход данных 1
5:	не используется

	Разъём I-2
1:	питание датчика L+
2:	не используется
3:	питание датчика L-
4:	вход данных 2
5:	не используется

	Разъём I-3/4
1:	Блок питания L+
2:	вход данных 4
3:	питание датчика L-
4:	вход данных 3
5:	не используется

	Разъём I-4
1:	питание датчика L+
2:	не используется
3:	питание датчика L-
4:	вход данных 4
5:	не используется

	Выходы
	Разъём O-1/2
1:	не используется
2:	Коммутационный выход 2
3:	внеш.напряжение AUX -
4:	Коммутационный выход 1
5:	не используется

	Разъём O-2
1:	не используется
2:	не используется
3:	внеш.напряжение AUX -
4:	Коммутационный выход 2
5:	не используется

	Разъём O-3/4
1:	не используется
2:	Коммутационный выход 4
3:	внеш.напряжение AUX -
4:	Коммутационный выход 3
5:	не используется

	Разъём O-4
1:	не используется
2:	не используется
3:	внеш.напряжение AUX -
4:	Коммутационный выход 4
5:	не используется

Принадлежности

Принадлежности (входят в комплект)	нижняя часть
Принадлежности (дополнительные)	Колпачок M12 (E73004); Защитный корпус (E7000A)

Примечания

Установка прибора возможна только в защитном корпусе (E7000A), или должны быть приняты другие меры по обеспечению механической защиты. Не подключать любой из контактов I-, I+, I1, I2, I3, I4 к внешнему потенциалу, так как они электрически подключены к AS-i кабелю. Входы и выходы должны быть гальванически изолированы. ) Категория применения (DC13): Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1) *) через плоский кабель
Упаковочная величина [штука]	1

Установка прибора возможна только в защитном корпусе (E7000A), или должны быть приняты другие меры по обеспечению механической защиты. Не подключать любой из контактов I-, I+, I1, I2, I3, I4 к внешнему потенциалу, так как они электрически подключены к AS-i кабелю. Входы и выходы должны быть гальванически изолированы. *) Категория применения (DC13): Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1) **) через плоский кабель
