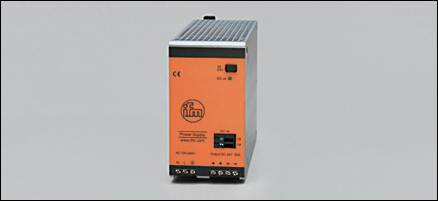

ПЛК/промышленный сетевой интерфейс Системы оценки, блоки питания: DN4014 PSU-1AC/24VDC-20A (13430)

Поставляем ПЛК/промышленный сетевой интерфейс Системы оценки, блоки питания: DN4014 PSU-1AC/24VDC-20A для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13430

Производитель

IFM

Категория

ПЛК и промышленные сетевые интерфейсы

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки, блоки питания: DN4014 PSU-1AC/24VDC-20A

Характеристики

Блок питания 24 V DC, импульсный
Выходная мощность 480 W
импульсный блок питания
Ток на выходе 20 A, регулируемый

Область применения

Применение	регулируемый блок питания для датчиков, приводов, преобразователей и ПЛК

Электронные данные

Диапазон напряжения на входе [V]	100...240 AC; - 15 % / + 10 %
Номинальное напряжение [V]	115 / 230 AC
Частотный диапазон [Hz]	47...64
Номинальная частота [Hz]	50 / 60
Выходное напряжение [V]	24...28 DC; регулируемый; выходное напряжение SELV, PELV
Выходной ток [A]	20 (24 V DC) / 17,1 (28 V DC)
Пик выходного тока [A]	24 (24 V DC) / 20,6 (28 V DC)
Выходная мощность [W]	480
Максимальная выходная мощность [W]	576; ? 45 °C разрешено постоянно; > 45 °C 1 минута каждые 10 минут
Коэффициент мощности	0,99 (120 V AC; 60 Hz) / 0,95 (230 V AC; 50 Hz)
Резерв мощности [%]	20
Остаточная пульсация [mVpp]	50
Пиковый ток при включении [A]	9 (120 V AC; 60 Hz) / 7 (230 V AC; 50 Hz)
Einschaltstrombegrenzung	да
КПД [%]	92,7 (120 V AC; 60 Hz) / 94 (230 V AC; 50 Hz)
Защита от короткого замыкания	да
Защита от перегрузок по току	да
допустимая перегрузка	Hiccup Modus **)
Защита от перенапряжения [V]	32 DC
Ubertemperaturschutz	да
Защита внешнего входа	? B-10 A / ? C-10 A
Допустимые отклонения от номинальных значений параметров [W/K]	12 (60...70 °C)
Время работы при отключении питания [ms]	26 (120 V AC; 60 Hz) / 26 (230 V AC; 50 Hz)
Класс защиты	I (IEC 61140)
Входной ток [A]	4,36 (120 V AC; 60 Hz) / 2,33 (230 V AC; 50 Hz)
Потери мощности [W]	37,8 (120 V AC; 60 Hz) / 30,6 (230 V AC; 50 Hz)
Защита обратного напряжения [V]	? 35 DC
Ausgangskennlinie	1: выходные характеристики; 2: Режим Hiccup

Выходы

DC-OK сигнал	Relaisausgang (60 V DC; 0,3 A / 30 V DC; 1 A / 30 V AC; 0,5 A)
Параллельное соединение выходов	да *)
Serienschaltung von Ausgangen	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...70, соблюдайте свободное место для конвекции (см. инструкцию по эксплуатации)
Температура хранения [°C]	-40...85
Макс. допустимая относительная влажность воздуха [%]	95, (IEC 60068-2-30)
Степень защиты	IP 20; согласно EN 60529
Степень загрязнения	2; (IEC 62103) токопроводящее загрязнение не допускается

Испытания / одобрения

Электромагнитная совместимость	EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61000-3-2 класс A
UL	UL 508 (Приборы промышленных систем управления и установок)
Коррекция коэффициента мощности (PFC)	Erfullt
Ударопрочность	IEC 60068-2-27 30 g (6 ms) / 20 g (11 ms)
Виброустойчивость	IEC 60068-2-6 ±1,6 mm (2...25 Hz) / 2 g (17,8...500 Hz)
MTBF [h]	537000

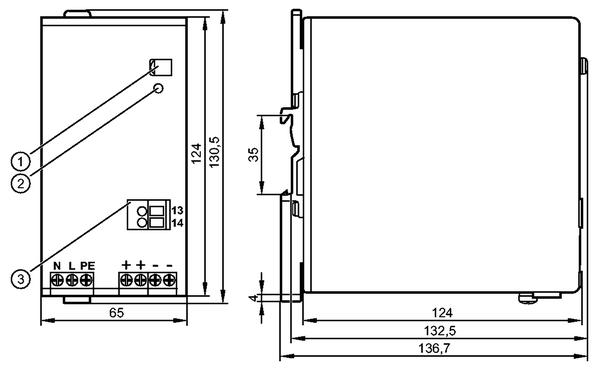

Механические данные

Материал	стальной лист
Монтаж	Рейка TH35 (по стандарту EN 60715)
Вес [kg]	1,09

Дисплеи / Элементы управления

Индикация	DC-ok 1 светодиод

электрическое подключение

Электрическое подсоединение

Винтовые клеммники

Назначение жил кабеля при подключении

1: первичный

2: вторичный

Примечания

) Parallelschaltung von Ausgangen: keine Stromaufteilung; Dauerbetrieb Gefahr der Uberlastung; MTTF verringert sich; > 45 °C thermische Abschaltung von Geraten moglich *) bei Uberlast / Kurzschluss liefert der Ausgang im Wechsel fur 2 s kontinuierlich Strom und schaltet danach fur 18 s ab Serienschaltung von Ausgangen gilt nur fur gleiche Gerate bis max. 150 V DC Gesamtspannung
Упаковочная величина [штука]	1
