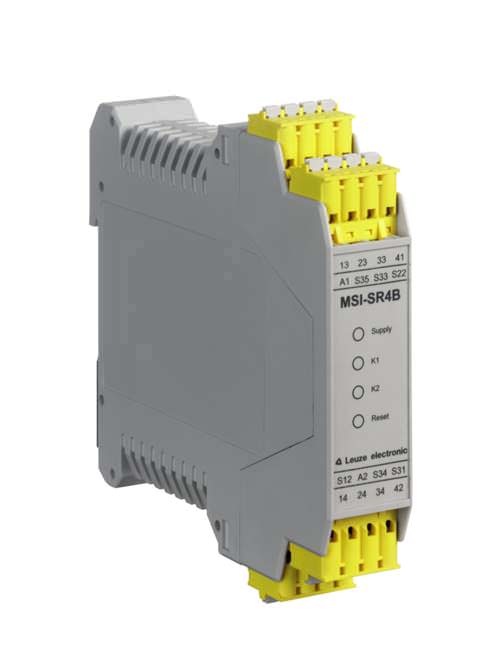

MSI-SR4B-02 - Safety relay 547951 (726475)

Поставляем MSI-SR4B-02 - Safety relay 547951 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

726475

Производитель

Leuze

Категория

Safe control components

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser 5P3B2H-AAIBAAAFAAAD3S2BA2

Смотреть ещё

Описание

Описание MSI-SR4B-02 - Safety relay 547951

Основные параметры

Серия	MSI-SR4B

Характеристики

SIL	3,В IEC 61508
SILCL	3,В IEC/EN 62061
Уровень производительности (PL)	E,В EN ISO 13849-1
Средняя наработка на отказ (MTTFd)	73 years,В EN ISO 13849-1
PFHD, nop = 4800	0.0000000014 per hour
PFHD, nop = 28800	0.0000000045 per hour
PFHD, nop = 86400	0.000000015 per hour
Время службы	20 years,В EN ISO 13849-1
Механический срок службы	10,000,000 switching cycles
Категория	4,В EN ISO 13849
Категория СТОП	0,В IEC/EN 60204-1
B10d на DC13 (индуктивная нагрузка)	1,000,000 number of cycles
B10d на AC15 (индуктивная нагрузка)	1,400,000 number of cycles

Временные характеристики

Время отклика	10 ms
Задержка срабатывания, автоматический запуск	300 ms
Задержка срабатывания, ручной запуск	30 ms
Задержка возвращения в предыдущее состояние	10 ms
Test pulse acceptance, max.	1 ms
Интервал времени для мониторинга последовательности сигнала	20 ms

Электрические параметры

Защитная цепь	Fuse on switching output, upstream
Частота переключения, макс.	3600 switching cycles/h
Постоянный ток в цепи тока, макс.	3 A
Входной ток, макс.	100 mA
Внешняя защита при доставке	200 mA delay-action
Допустимое сопротивление входной линии, макс.	30 О©
Рабочие характеристики: Напряжение сети питания	24 V,В AC/DC,В -20 ... 20 %
Рабочие характеристики: Потребление тока (без нагрузки), макс.	Without external load
Рабочие характеристики: Потребляемая мощность, макс.	3 W
Выходы: Количество коммутационных выходов для обнаружения неисправностей (OSSD)	3 Piece(s)
Выходы: Коммутационные выходы для обнаружения неисправностей	Safety-related switching output OSSD
Выходы: Тип	Safety-related switching output OSSD
Выходы: Тип напряжения	AC/DC
Выходы: Коммутационный выход 1 для обнаружения неисправностей	Relay,В NO
Выходы: Переключающий элемент	Relay,В NO
Выходы: Переключающий элемент	Relay,В NO
Выходы: Переключающий элемент	Relay,В NO
Выходы: Коммутационный выход 2 для обнаружения неисправностей	Relay,В NO
Выходы: Коммутационный выход 3 для обнаружения неисправностей	Relay,В NO

Соединение

Количество подключений	1 Piece(s)
Соединение 1: Тип соединения	Terminal
Соединение 1: Функция	Connection to device
Соединение 1: Тип терминала	Spring-cage terminal
Соединение 1: Количество выводов	16 -pin
Свойства кабеля: Поперечное сечение подключения	0.2 to 1.5 mmВІ

Механические параметры

Размер	22.5 mmВ xВ 111 mmВ xВ 114.1 mm
Материал корпуса	Plastic,В PAВ 66
Электрические контактные материалы	Silver alloy
Вес нетто	170 g
Цвет корпуса	Gray
Тип крепления	Snap-on mounting

Эксплуатация и дисплей

Тип дисплея	LED
Количество светодиодов	4 Piece(s)

Параметры окружающей среды

Температура окружающей среды: эксплуатация	0 ... 55 В°C
Температура окружающей среды, хранения	-25 ... 70 В°C
