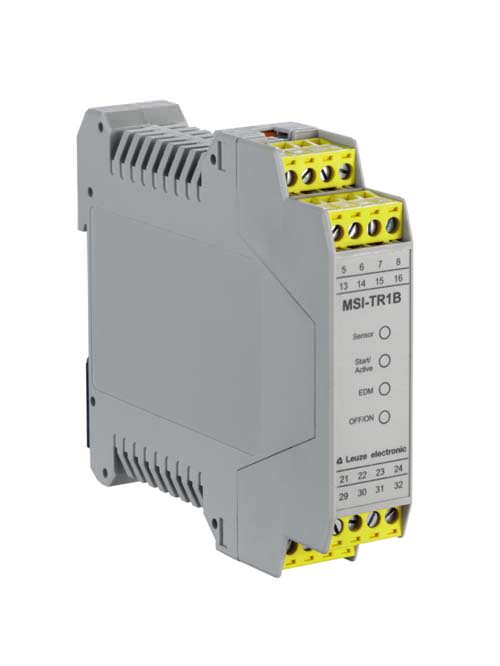

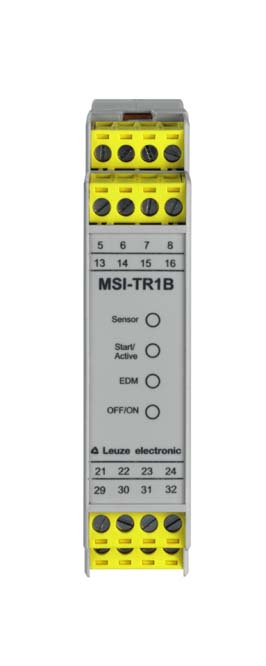

MSI-TR1B-01 - Safety relay 547958 (726484)

Поставляем MSI-TR1B-01 - Safety relay 547958 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

726484

Производитель

Leuze

Категория

Safe control components

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание MSI-TR1B-01 - Safety relay 547958

Основные параметры

Серия	MSI-TB

Характеристики

Тип	2,В IEC/EN 61496
Уровень производительности (PL)	Up to c,В EN ISO 13849-1
Средняя наработка на отказ (MTTFd)	78 years,В EN ISO 13849-1
PFHD	0.000000088 per hour
Время службы	20 years,В EN ISO 13849-1
Категория	2,В EN ISO 13849

Временные характеристики

Время отклика	20 ms
Задержка запуска	2 s
Время отклика датчика на тестовый запрос	0.5 ... 60 ms

Электрические параметры

Защитная цепь	Polarity reversal protection, Short circuit protected
Рабочие характеристики: Напряжение сети питания	24 V,В DC,В -20 ... 20 %
Рабочие характеристики: Потребляемый ток, макс.	200 mA
Рабочие характеристики: Потребление тока (без нагрузки), макс.	Without external load
Рабочие характеристики: Остаточная пульсация	-15 ... 15 %
Рабочие характеристики: Предохранитель	External with max. 3.15 A semi time-lag
Входы: Количество цифровых коммутационных входов	4 Piece(s)
Входы: Коммутационные входы	Digital switching input
Входы: Тип	Digital switching input
Входы: Высокое напряжение переключения, мин.	18.2 V
Входы: Низкое напряжение переключения, макс.	2.5 V
Входы: Напряжение переключения, станд.	23 V
Входы: Тип напряжения	DC
Входы: Цифровой коммутационный вход 1	Control input for contactor monitoring (EDM)
Входы: Функция	Control input for contactor monitoring (EDM)
Входы: Функция	Control input for receiver
Входы: Функция	RES/Start control input
Входы: Функция	Control input for Reset
Входы: Функция	Restart interlock control input
Входы: Цифровой коммутационный вход 2	Control input for receiver
Входы: Цифровой коммутационный вход 3	RES/Start control input
Входы: Цифровой коммутационный вход 4	Control input for Reset
Входы: Цифровой коммутационный вход 5	Restart interlock control input
Выходы: Количество коммутационных выходов для обнаружения неисправностей (OSSD)	2 Piece(s)
Выходы: Количество цифровых коммутационных выходов	3 Piece(s)
Выходы: Коммутационные выходы для обнаружения неисправностей	Safety-related switching output OSSD
Выходы: Тип	Safety-related switching output OSSD
Выходы: Тип	Digital switching output
Выходы: Тип напряжения	DC
Выходы: Тип напряжения	DC
Выходы: Токовая нагрузка, макс.	2,000 mA
Выходы: Коммутационный выход 1 для обнаружения неисправностей	Relay,В NO
Выходы: Переключающий элемент	Relay,В NO
Выходы: Переключающий элемент	Relay,В NO
Выходы: Переключающий элемент	Transistor,В PNP
Выходы: Переключающий элемент	Transistor,В PNP
Выходы: Переключающий элемент	Transistor,В PNP
Выходы: Коммутационный выход 2 для обнаружения неисправностей	Relay,В NO
Выходы: Коммутационные выходы	Digital switching output
Выходы: Высокое напряжение переключения, мин.	18.2 V
Выходы: Низкое напряжение переключения, макс.	2.5 V
Выходы: Напряжение переключения, станд.	23 V
Выходы: Коммутационный выход 1	Transistor,В PNP
Выходы: Функция	вЂњSafety ONвЂќ signal output
Выходы: Функция	вЂњErrorвЂќ signal output
Выходы: Функция	Test signal output (transmitter)
Выходы: Коммутационный выход 2	Transistor,В PNP
Выходы: Коммутационный выход 3	Transistor,В PNP

Соединение

Количество подключений	1 Piece(s)
Соединение 1: Тип соединения	Terminal
Соединение 1: Функция	Voltage supply, Connection to device
Соединение 1: Тип терминала	Screw terminal
Соединение 1: Количество выводов	16 -pin
Свойства кабеля: Поперечное сечение подключения	0.2 to 2.5 mmВІ

Механические параметры

Размер	22.5 mmВ xВ 99 mmВ xВ 114.1 mm
Материал корпуса	Plastic,В Unreinforced polyamide PA
Вес нетто	200 g
Цвет корпуса	Gray
Тип крепления	Snap-on mounting

Эксплуатация и дисплей

Тип дисплея	LED
Количество светодиодов	4 Piece(s)

Параметры окружающей среды

Температура окружающей среды: эксплуатация	-30 ... 60 В°C
Температура окружающей среды, хранения	-40 ... 70 В°C
Относительная влажность (без конденсации)	0 ... 95 %

Сертификация

Степень защиты	IPВ 40
Класс безопасности	II
TГњV SГјd, c TГњV Rheinland US

Функции

Periodic function test, Start/restart interlock (RES), selectable, Contactor monitoring (EDM), selectable, вЂњErrorвЂќ signal output, вЂњSafety ONвЂќ signal output
