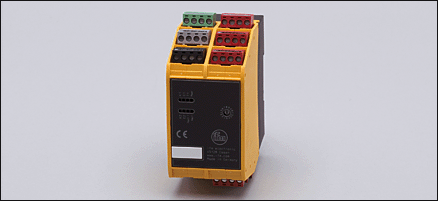

Промышленная безопасность Auswertesysteme Safety: G1502S Safety switch gear (16219)

Поставляем Промышленная безопасность Auswertesysteme Safety: G1502S Safety switch gear для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

16219

Производитель

IFM

Категория

Промышленная безопасность

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Клапан пневмораспределительный 820055051 Rexroth AVENTICS

Смотреть ещё

Описание

Описание Auswertesysteme Safety: G1502S Safety switch gear

Характеристики

Реле безопасности
Клеммный блок Phoenix Сontaсt MSTBO
Для подключения электронных и механических датчиков безопасности, а также для контроля одновременного наличия двух рук вне опасной зоны
Отвечают требованиям стандартов: EN ISO 13849-1: Категория 4 PL e IEC 61508: SIL 3 EN 574: Тип IIIC

Электронные данные

Электрическое исполнение	Реле
Рабочее напряжение [V]	24 DC (19,2...30 DC); включая 5 % остаточную пульсацию
Потребление тока [mA]	500

Входы

Ток через контакты обратной связи [mA]	> 10

Выходы

Выход	3 связанных с безопасностью контакта NO (потенциально свободные) без задержки; 2 сигнальных выхода, не связанных с безопасностью (1x NO, 1x NC, потенционально свободные) 2 связанных с безопасностью контакта NO (потенционально свободные) с задержкой выключения 1 сигнальный выход (положительное переключение) с задержкой
Выходные данные	S33: Push-pull kurzschlussfest '0': Isink ~ 30 mA '1': Isource ? 50 mA, U > 18 V S44: '0': Ires ? 300 µA '1': Isource ? 50 mA, U > 18 V Y7: '0': Ires ? 300 µA '1': Isource ? 11 V (30 mA), ? 15 V (15 mA)
Предельная нагрузка на выход	6 A, 250 V AC / 24 V DC (? 6 mA); Макс. суммарный ток: 12 A
Защита от короткого замыкания	Контакты должны быть защищены плавкими предохранителями с номинальным током 3,6 A.

Время реакции

готовность к работе после подключения питания [s]	6
Продолжительность тестовых импульсов выключения [µs]	? 500

Условия эксплуатации

Температура окружающей среды [°C]	-25...55
Степень защиты	IP 20

Классификация безопасности

Срок службы TM (Mission Time) [h]	? 175200
Надёжность обеспечения безопасности PFHd [1/h]	5,86E-09 *)
MTTFd [лет]	122 *)
DC/CCF/Cat.	99 % / 80 % / 4
B10d	? 400000

Механические данные

Материал	полиамид
Вес [kg]	0,54

Дисплеи / Элементы управления

Индикация	напражение зелёный ошибка 2x красный Состояние выхода 3x желтый Входной сигнал 2x желтый

электрическое подключение

Электрическое подсоединение	Разъём Combicon с винтовыми клеммами

Принадлежности

Принадлежности (входят в комплект)	Разъём Combicon с винтовыми клеммами

Примечания

Дополнительные комментарии по отношению к сертификату cULus (UL 508): • Максимальная температура окружаемой среды: 55°C (в шкафу управления). • Функции безопасности не оцениваются UL. Разрешение было сделано в соответствии с UL 508 для общего применения. • Используйте только кабель с медными проводниками с температурными характеристиками 60/75°C. • Для применения в среде со степенью загрязнения 2. • Одинаковая полярность (фаза) по отношению к выходным контактам. *) с h(op) = 24 ч, d(op) = 365 дней, t(цикл) = 3600 с.
Упаковочная величина [штука]	1

Дополнительные комментарии по отношению к сертификату cULus (UL 508): • Максимальная температура окружаемой среды: 55°C (в шкафу управления). • Функции безопасности не оцениваются UL. Разрешение было сделано в соответствии с UL 508 для общего применения. • Используйте только кабель с медными проводниками с температурными характеристиками 60/75°C. • Для применения в среде со степенью загрязнения 2. • Одинаковая полярность (фаза) по отношению к выходным контактам. *) с h(op) = 24 ч, d(op) = 365 дней, t(цикл) = 3600 с.

Упаковочная величина [штука]

Другие данные

Время отклика [мс]

деблокировка	Требование безопасности
Датчики/ переключатели безопасности с 2 выходами PNP	70	30
Синхронизированные датчики безопасности	160	100
Двуручной контроль с помощью электронных датчиков	70	30
Двуручной контроль с помощью механических переключателей	110	30
Механические переключатели безопасности (аварийная остановка)	110	30
