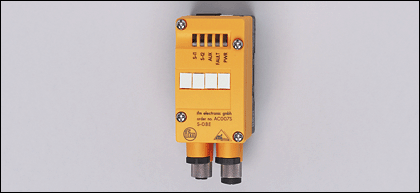

Промышленная безопасность Промышленная шина AS-Interface: AC007S Universal module 2SI 2xOSSD (13022)

Поставляем Промышленная безопасность Промышленная шина AS-Interface: AC007S Universal module 2SI 2xOSSD для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13022

Производитель

IFM

Категория

Промышленная безопасность

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC007S Universal module 2SI 2xOSSD

Характеристики

Активный модуль безопасности AS-i
Соединение через розетки M12x1 или зажимные клеммы
Для подсоединения электрочувствительного защитного оборудования Tип 4 к EN 61496-1
Отвечают требованиям стандартов: EN ISO 13849-1: Категория 4 PL e IEC 61508: SIL 3

Электронные данные

Электрическое исполнение	2 выхода безопасности (OSSD)
Рабочее напряжение [V]	26,5...31,6 DC
Потребление тока [mA]	35
Номинальное напряжение изоляции [V]	40
Импульсное выдерживаемое напряжение [kV]	0,5
Максим.напряжение выключения [V]	24 DC
Категория электрического перенапряжения	II
Гальваническая развязка AS-интерфейс - входы (U AUX)	Sichere Trennung nach IEC 61203: 40 V DC
Гальваническая развязка AS-интерфейс - функциональное заземление	Главная изоляция по IEC 61203: 40 V DC
Гальваническая развязка входы - функциональное заземление (U AUX)	Главная изоляция по IEC 61203: 350 V DC
Класс защиты	III

Входы

цифровой
Электрическое подключение	DC PNP
Питание датчика	внеш. 24 V DC PELV
Диапазон питающих напряжений [V]	20,4...28,8 DC
Допустимая токовая нагрузка для всех входов [mA]	2000
Входной ток High/Low [mA]	6…10 / 0…2
Уровень переключения высокий / низкий [V]	> 11 / 5
Защита от короткого замыкания	да
Защита от перегрузок по току	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...55
Температура хранения [°C]	-25...85
Макс. допустимая относительная влажность воздуха [%]	95
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295 IEC 62026-2

Классификация безопасности

Срок службы TM (Mission Time) [h]	87600, (10 лет), основа расчета: температура окружающей среды 40° C
Надёжность обеспечения безопасности PFHd [1/h]	1,54E-09
MTTFd [лет]	1500
DC/CCF/Cat.	99,4 % / - / -
Собственная ёмкостъ [nF]	10

AS-i классификация

AS-i версия	2.11 / 3.0
Расширенный режим адресации	нет
AS-i профиль	S-0.B.E
Идентификационный код [Hex]	B.E
AS-i сертификат	80002
Максимальный номер безопасносного модуля через мастер	31

Механические данные

Длина кабеля между модулем и электрочувствительным защитным оборудованием [m]	10
Материал	PA 6
Вес [kg]	0,28

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Назначение жил кабеля при подключении

	Разъём 4 Излучатель
Контакт 1:	питание +24 V DC
Контакт 2:	не используется
Контакт 3:	питание 0 V
Контакт 4:	питание +24 V DC Тест
Контакт 5:	FE

	Разъём 3 Приемник
Контакт 1:	питание + 24 V DC
Контакт 2:	OSSD2
Контакт 3:	питание 0 V
Контакт 4:	OSSD1
Контакт 5:	FE
