Промышленная безопасность Промышленная шина AS-Interface: AC506S ClassicLine 4SI 2DO T 2LO (13267)

Поставляем Промышленная безопасность Промышленная шина AS-Interface: AC506S ClassicLine 4SI 2DO T 2LO для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13267

Производитель

IFM

Категория

Промышленная безопасность

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC506S ClassicLine 4SI 2DO T 2LO

Характеристики

AS-i Безопасность в работе
Прямое подключение к плоскому AS-i кабелю
Разъёмы M12 x 1
AS-i входной модуль безопасности 4SI / 2DO T / 2LO
Разъём для адресации
Ориентация плоского кабеля возможна в трех направлениях
Отвечают требованиям стандартов: EN ISO 13849-1: PL d IEC 62061: SILcl 2

Электронные данные

Электрическое исполнение	2 входа безопасности / 2 небезопасных выхода - светодиод
Рабочее напряжение [V]	26,5...31,6 DC; 'supply class 2' согласно cULus
Потребление тока [mA]	280
Макс. допустимая токовая нагрузка на каждый модуль [mA]	200

Входы

цифровой
Электрическое подключение	DC PNP
Питание датчика	AS-i
Допустимая токовая нагрузка для всех входов [mA]	200
Входной ток	8
Детектирование короткой окружности	да
Детектирование перекрестных контактов	нет
Защита от короткого замыкания	да

Выходы

Диапазон питающих напряжений [V]	24 DC (18...30 DC)
светодиодный выход	2
светодиодный выход / питание через AS-i	Ja
Внешний источник питания	AS-i
Cигнальные выходы	2
Макс. допустимая токовая нагрузка на каждый выход [mA]	50
Гальваническая развязка	нет
Встроенный 'Watchdog'	да
Защита от короткого замыкания	да

Условия эксплуатации

Температура окружающей среды [°C]	-25...55, -25...40 °C с коммутационными выходами
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295 EN 62061 приложение E

Классификация безопасности

Срок службы TM (Mission Time) [h]	175200, (20 лет)
Надёжность обеспечения безопасности PFHd [1/h]	4,7 E-12
PFH	2,4 x 10E-11 / h
MTTFd [лет]	5400
DC/CCF/Cat.	97/-/3

AS-i классификация

AS-i версия	2.11 + 3.0
Расширенный режим адресации	нет
Максимальный номер безопасносного модуля через мастер	31
AS-i профиль	S-7.B.E
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	B.E
AS-i сертификат	97201

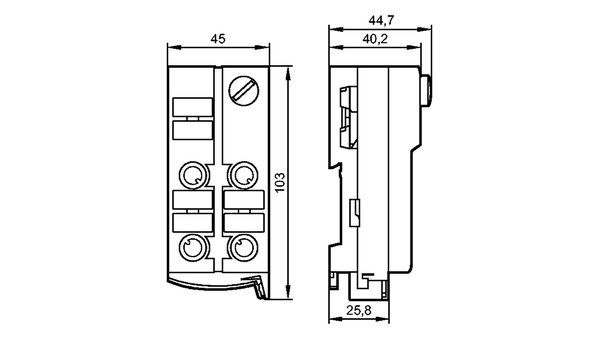

Механические данные

Длина кабеля между модулем и механическими контактами	10 m
Материал	PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие
Вес [kg]	0,204

Дисплеи / Элементы управления

Рабочий режим LED	зелёный
Ошибка LED	красный
Функции дисплея LED	желтый

электрическое подключение

Макс. длина проводки [m]

Назначение жил кабеля при подключении

1 Signalisierung

2 Контакты безопасности (NC)

Назначение жил кабеля при подключении

	Разъём 1A
Контакт 1:	S-11A
Контакт 2:	S-12A
Контакт 3:	0 V
Контакт 4:	выход O3 (pnp)
	Разъём 1B
Контакт 1:	S-11B
Контакт 2:	S-12B
Контакт 3:	0 V
Контакт 4:	выход O3 (pnp)

	Разъём 2 A
Контакт 1:	S-21A
Контакт 2:	S-22A
Контакт 3:	0 V
Контакт 4:	выход O4 (pnp)
	Разъём 2B
Контакт 1:	S-21B
Контакт 2:	S-22B
Контакт 3:	0 V
Контакт 4:	выход O4 (pnP)

Принадлежности

Принадлежности (входят в комплект)	нижняя часть
Принадлежности (дополнительные)	Соединительный кабель для программирования E70213; Колпачок M12 (E73004)

Примечания

*) PL d, Kat.3, SILcl 2 nur wenn die im Handbuch beschriebenen Fehlerausschlusse angewendet werden
Упаковочная величина [штука]	1
