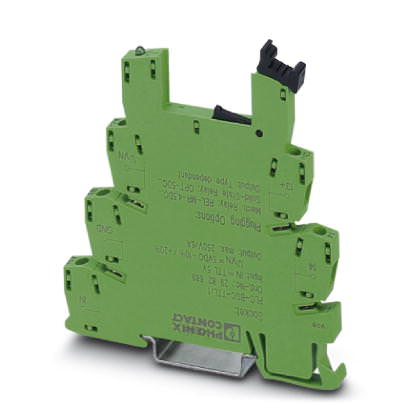

Цоколь Установочный блок реле - PLC-BSC-TTL/1 - 2982689 (119557)

Поставляем Цоколь Установочный блок реле - PLC-BSC-TTL/1 - 2982689 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119557

Производитель

Phoenix Contact

Категория

Список цоколей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Установочный блок реле - PLC-BSC-TTL/1 - 2982689

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	80 мм
Глубина	94 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C

Входные данные

Номинальное напряжение питания цепи управления U_S	5 В DC
Диапазон напряжений относительно U_S	0,9 ... 1,2
Номинальный ток питания цепи управления I_S	41 мА
Номинальное напряжение цепи управления U_C	5 В DC (TTL)
Диапазон напряжений относительно U_C	0,9 ... 1,2
Номинальный ток цепи управления I_C	2,5 мА
Номинальное напряжение цепи управления U_C	5 В DC (TTL)
Номинальный ток цепи управления I_C	2,5 мА
Номинальное напряжение питания цепи управления U_S	5 В DC
Диапазон напряжений относительно U_S	0,9 ... 1,2
Номинальный ток питания цепи управления I_S	11,5 мА
Уровень переключения, сигнал 1 ('H') (TTL-сигнал)	> 2 В DC
Уровень переключения, сигнал 0 ('L') (TTL-сигнал)	< 0,8 В DC
Входное номинальное напряжение U_N	5 В DC (TTL)
Ограничение верхнего предела напряжения	> 6,5 В
Частота передачи	1000 Гц
Ограничение верхнего предела напряжения	> 6,5 В

Характеристики клемм

Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	14
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3

Общие сведения

Цвет	зеленый
Режим работы	100 % ED
Класс воспламеняемости согласно UL 94	V0
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
