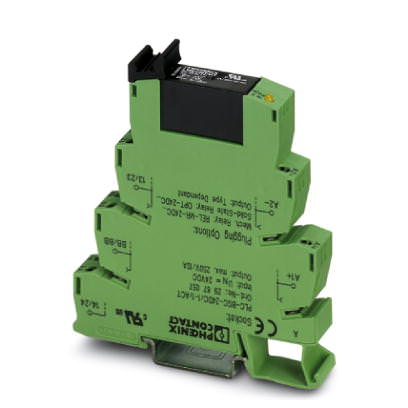

Комплектный модуль Модуль полупроводникового реле - PLC-OSC- 24DC/230AC/ 2/ACT - 2982760 (119387)

Поставляем Комплектный модуль Модуль полупроводникового реле - PLC-OSC- 24DC/230AC/ 2/ACT - 2982760 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119387

Производитель

Phoenix Contact

Категория

Список комплектных модулей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль полупроводникового реле - PLC-OSC- 24DC/230AC/ 2/ACT - 2982760

Размеры

Ширина	14 мм
Высота	80 мм
Глубина	94 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 70 °C

Входные данные

Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,8 ... 1,2
Порог срабатывания, сигнал '0', относительно U_N	? 0,4
Порог срабатывания, сигнал '1', относительно U_N	? 0,8
Типовой входной ток при U_N	9 мА
Время включения, типовое	10 мс
Время отключения, типовое	10 мс
Индикация рабочего напряжения	LED желт.
Наименование защиты	Защита от переполюсовки
	Защитный диод
Защитная цепь / модуль	Диод защиты от переполюсовки
	Защитный диод
Частота передачи	10 Гц

Выходные данные

Выходное номинальное напряжение	230 В AC
Диапазон выходного напряжения	24 В AC ... 253 В AC
Макс. ток продолжительной нагрузки	2 А (См. график завис. пар.)
Максимальный пусковой ток	30 А (10 мс)
Ток нагрузки, минимальный	25 мА
Ток утечки	Тип. 1 мА
Импульсный ток	30 А (tp = 10 мс)
Предельная нагрузка	4 A²c (tp = 10 мс, при 25 °C)
Пиковое запирающее напряжение	600 В
Падение напряжения при макс. рабочем токе	? 1 В
Выходная коммутация	2-проводная, без массы, нулевой выключатель
Наименование защиты	Защита от перенапр.

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	14

Общие сведения

Испытательное напряжение, вход / выход	2,5 кВ (50 Гц, 1 мин)
Монтажное положение	см. график изменения характеристик в зависимости от температуры
Указания по монтажу	устанавливаются в ряд без промежутков
Режим работы	100 % ED
Класс воспламеняемости согласно UL 94	V0
Наименование	Стандарты / нормативные документы
Стандарты / нормативные документы	МЭК 60664
	EN 50178
	МЭК 62103
Расчетное импульсное напряжение / изоляция	Основная изоляция
Степень загрязнения	2
Категория перенапряжения	III
