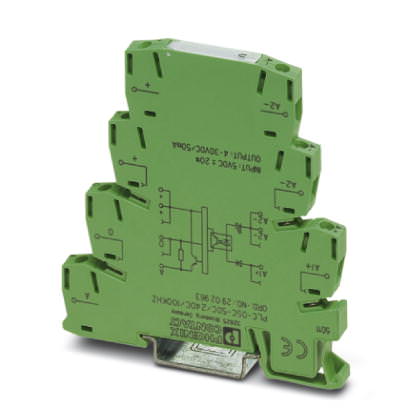

Комплектный модуль Модуль полупроводникового реле - PLC-OSC- 5DC/ 24DC/100KHZ - 2902963 (119389)

Поставляем Комплектный модуль Модуль полупроводникового реле - PLC-OSC- 5DC/ 24DC/100KHZ - 2902963 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119389

Производитель

Phoenix Contact

Категория

Список комплектных модулей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль полупроводникового реле - PLC-OSC- 5DC/ 24DC/100KHZ - 2902963

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	80 мм
Глубина	86 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 75 °C
Степень защиты	IP20

Входные данные

Входное номинальное напряжение U_N	5 В DC
Диапазон входных напряжений относительно U_N	0,8 ... 1,2
Порог срабатывания, сигнал '0', относительно U_N	< 0,4
Порог срабатывания, сигнал '1', относительно U_N	> 0,8
Типовой входной ток при U_N	7 мА
Время включения, типовое	1,5 мкс
Время отключения, типовое	2 мкс
Индикация рабочего напряжения	Светодиод желтого цвета
Наименование защиты	Защита от переполюсовки
	Защита от перенапр.
Ограничение верхнего предела напряжения	> 14 В
Частота передачи	100 кГц

Выходные данные

Наименование	Выходные данные
Диапазон выходного напряжения	4 В DC ... 30 В DC
Макс. ток продолжительной нагрузки	50 мА
Ток покоя	4,3 мА
Ограничение верхнего предела напряжения	> 35 В
Падение напряжения при макс. рабочем токе	< 0,5 В

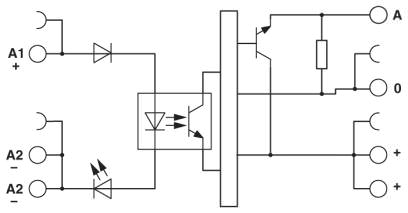

Выходная коммутация	3-проводная схема, с заземлением
Наименование защиты	Защита от переполюсовки
	Защита от перенапр.

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	14

Общие сведения

Испытательное напряжение, вход / выход	2,5 кВ_eff (50 Гц, 1 мин)
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Режим работы	100 % ED
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178
Расчетное импульсное напряжение / изоляция	0,5 кВ / базовая изоляция
Расчетное напряжение изоляции	50 В DC
Степень загрязнения	2
Категория перенапряжения	II
