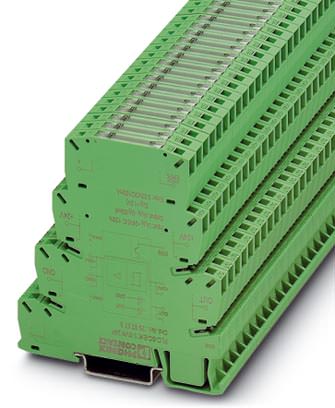

Комплектный модуль Модуль полупроводникового реле - PLC-SP-EIK 1-SVN 24M - 2982605 (119382)

Поставляем Комплектный модуль Модуль полупроводникового реле - PLC-SP-EIK 1-SVN 24M - 2982605 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119382

Производитель

Phoenix Contact

Категория

Список комплектных модулей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль полупроводникового реле - PLC-SP-EIK 1-SVN 24M - 2982605

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	80 мм
Глубина	86 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Входные данные

Наименование	Питание устройства
Входное номинальное напряжение U_N	24 В DC ±20 %
Диапазон входных напряжений относительно U_N	0,8 ... 1,1
Типовой входной ток при U_N	около 14 мА
Потребляемый ток, макс.	около 70 мА (При выходном токе 50 мА)
Индикация рабочего напряжения	LED зел.
Наименование защиты	Защита от переполюсовки
	Защита от перенапр.
Защитная цепь / модуль	Диод защиты от переполюсовки
	стабилитроны
Наименование	Цепь управления
Входное номинальное напряжение U_N	8,2 В DC ±10 %
Наименование защиты	Защита от перенапр.
Защитная цепь / модуль	стабилитроны
Напряжение без нагрузки	8,2 В DC ±10 %
Точка переключения	? 2,1 мА (в проводящем состоянии)
	? 1,2 мА (в запертом состоянии)
	6,3 мА ... 10 мА (при коротком замыкании)
	0 мА ... 0,35 мА (при обрыве проводника)
Гистерезис переключения	около 0,2 мА
Внутреннее сопротивление	около 1000 ?
Длина кабеля	< 30 м

Выходные данные

Наименование	Сигнальный выход
Диапазон выходного напряжения	3 В DC ... 33 В DC
Макс. ток продолжительной нагрузки	50 мА
Частота передачи	около 350 Гц
Падение напряжения при макс. рабочем токе	< 1,5 В
Индикатор состояния	LED зел.
Индикация ошибок	LED красн.
Наименование защиты	Защита от перенапр.
Защитная цепь / модуль	стабилитроны
Наименование	Выход сигнала о неисправности
Выходное номинальное напряжение	30 В DC
Диапазон выходного напряжения	3 В DC ... 33 В DC
Макс. ток продолжительной нагрузки	100 мА
Падение напряжения при макс. рабочем токе	< 1,5 В
Индикация ошибок	LED красн.
Наименование защиты	Защита от перенапр.
Защитная цепь / модуль	стабилитроны

Характеристики клемм

Тип подключения	Пружинный зажим
Длина снятия изоляции	8 мм
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	14

Общие сведения

Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Режим работы	100 % ED
Класс воспламеняемости согласно UL 94	V0
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	МЭК 60664
	EN 50178
	МЭК 62103
Расчетное импульсное напряжение / изоляция	0,4 кВ / базовая изоляция
Расчетное напряжение изоляции	50 В DC
Степень загрязнения	2
Категория перенапряжения	I
