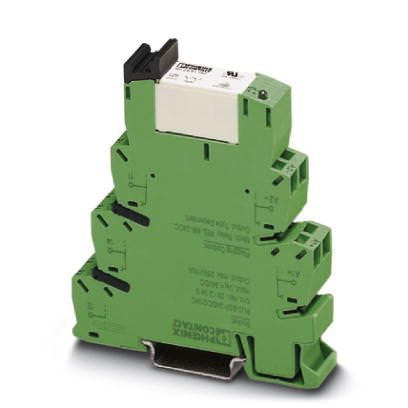

Комплектный модуль Релейный модуль - PLC-RPT- 60DC/21HC - 2900295 (119130)

Поставляем Комплектный модуль Релейный модуль - PLC-RPT- 60DC/21HC - 2900295 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119130

Производитель

Phoenix Contact

Категория

Список комплектных модулей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Клапан пневмораспределительный 820055051 Rexroth AVENTICS

Смотреть ещё

Описание

Описание Релейный модуль - PLC-RPT- 60DC/21HC - 2900295

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	14 мм
Высота	80 мм
Глубина	94 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C

Активная часть

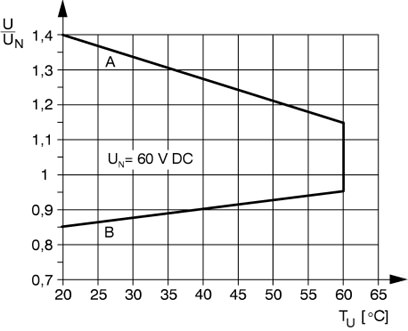

Входное номинальное напряжение U_N	60 В DC
Типовой входной ток при U_N	10 мА
Время срабатывания, типовое	8 мс
Время возврата, типовое	10 мс
Индикация рабочего напряжения	LED желт.
Защитная схема	Защита от переполюсовки Диод защиты от переполюсовки
	Защитный диод Защитный диод

Контактная часть

Исполнение контакта	1 переключающий контакт
Материал контакта	AgNi
Максимальное напряжение переключения	250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...)
Минимальное напряжение переключения	12 В (при 10 мА)
Максимальный пусковой ток	30 А (300 мс)
Минимальный коммутационный ток	10 мА (при 12 В)
Макс. ток продолжительной нагрузки	10 А
	6 А (Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.)
Мощность отключения (активная нагрузка), максимальная	240 Вт (при 24 В DC)
	58 Вт (При 48 В постоян. тока)
	48 Вт (При 60 В постоян. тока)
	50 Вт (При 110 В постоян. тока)
	80 Вт (При 220 В постоян. тока)
	2500 ВА (При 250 В AC)
Мощность отключения (активная нагрузка), максимальная, при наличии перемычки	144 Вт (При 24 В постоян. тока Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.)
	1500 ВА (При 250 В AC Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.)
Коммутационная способность согласно DIN VDE 0660 / МЭК 60947	2 А (при 24 В, DC13)
	0,2 А (при 110 В, DC13)
	0,2 А (при 250 В, DC13)
	6 А (при 24 В, AC15)
	6 А (при 120 В, AC15)
	6 А (при 250 В, AC15)

Общие сведения

Режим работы	100 % ED
Степень защиты	RT II (Реле)
Долговечность механическая	3 x 10⁷ коммутационных циклов
Класс воспламеняемости согласно UL 94	V0
Наименование	Стандарты / нормативные документы
Стандарты / нормативные документы	МЭК 60664
	EN 50178
	МЭК 62103
Расчетное импульсное напряжение / изоляция	6 кВ / безопасное разделение, усиленная изоляция
Степень загрязнения	2
Категория перенапряжения	III
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков

Характеристики клемм

Тип подключения	Зажимы Push-in
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, макс.	14
Сечение провода AWG/kcmil, мин.	26
