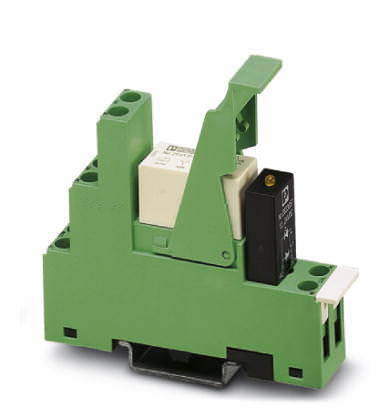

Комплектный модуль Релейный модуль - PR1-RSC3-LDP-24DC/2X21AU - 2834520 (119622)

Поставляем Комплектный модуль Релейный модуль - PR1-RSC3-LDP-24DC/2X21AU - 2834520 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119622

Производитель

Phoenix Contact

Категория

Список комплектных модулей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Релейный модуль - PR1-RSC3-LDP-24DC/2X21AU - 2834520

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	16 мм
Высота	78,5 мм
Глубина	71 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C

Активная часть

Входное номинальное напряжение U_N	24 В DC
Типовой входной ток при U_N	19 мА
Время срабатывания, типовое	8 мс
Время возврата, типовое	10 мс
Индикация рабочего напряжения	LED желт.
Защитная схема	Защитный диод

Контактная часть

Исполнение контакта	2 переключающих контакта
Материал контакта	AgNi, с покрытием золотом
Максимальное напряжение переключения	30 В AC
	36 В DC
Минимальное напряжение переключения	100 мВ (при 10 мА)
Максимальный пусковой ток	50 мА
Минимальный коммутационный ток	1 мА (при 24 В)
Макс. ток продолжительной нагрузки	50 мА
Мощность отключения (активная нагрузка), максимальная	1,2 Вт (при 24 В DC)
Указание	следующие значение приведены для поврежденного золотого покрытия
Максимальное напряжение переключения	250 В AC/DC
Минимальное напряжение переключения	5 В
Макс. ток продолжительной нагрузки	8 А
Максимальный пусковой ток	15 А (300 мс)
Минимальный коммутационный ток	10 мА
Мощность отключения (активная нагрузка), максимальная	2000 ВА (При 250 В AC)
Коммутационная способность согласно DIN VDE 0660 / МЭК 60947	2 А (при 24 В, DC13)
	0,2 А (при 110 В, DC13)
	0,2 А (при 250 В, DC13)
	2 А (при 24 В, AC15)
	2 А (при 120 В, AC15)
	2 А (при 250 В, AC15)

Общие сведения

Испытательное напряжение, обмотка реле / релейный контакт	4 кВ (50 Гц, 1 мин)
Испытательное напряжение, релейный контакт / релейный контакт	2,5 кВ (50 Гц, 1 мин)
Режим работы	100 % ED
Долговечность механическая	3 x 10⁷ коммутационных циклов
Стандарты / нормативные документы	МЭК 60664
	EN 50178
	МЭК 62103
Степень загрязнения	3
Категория перенапряжения	III
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, макс.	14
Сечение провода AWG/kcmil, мин.	26
Резьба винтов	M3
