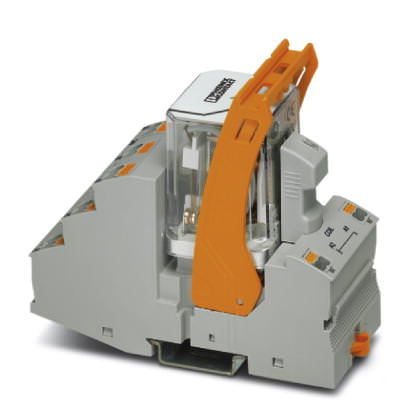

Комплектный модуль Релейный модуль - RIF-4-RPT-LDP-24DC/3X21 - 2903278 (119782)

Поставляем Комплектный модуль Релейный модуль - RIF-4-RPT-LDP-24DC/3X21 - 2903278 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119782

Производитель

Phoenix Contact

Категория

Список комплектных модулей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Релейный модуль - RIF-4-RPT-LDP-24DC/3X21 - 2903278

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	43 мм
Высота	111 мм
Глубина	90 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C

Активная часть

Входное номинальное напряжение U_N	24 В DC

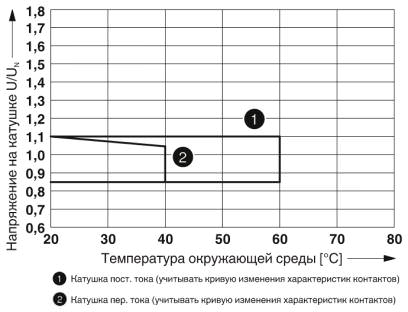

Диапазон входных напряжений относительно U_N	см. диаграмму
Типовой входной ток при U_N	56 мА
Время срабатывания, типовое	20 мс
Время возврата, типовое	20 мс
Индикация рабочего напряжения	LED желт.
Защитная схема	Защитный диод
	Диод защиты от переполюсовки

Контактная часть

Исполнение контакта	3 трансформатора
Материал контакта	AgNi
Максимальное напряжение переключения	440 В AC
	250 В DC
Минимальное напряжение переключения	10 В (при 24 мА)
Максимальный пусковой ток	50 А (20 мс, замыкающий контакт)
Минимальный коммутационный ток	10 мА (при 24 В)
Макс. ток продолжительной нагрузки	10 А (см. диаграмму)
Мощность отключения (активная нагрузка), максимальная	240 Вт (при 24 В DC)
	124 Вт (При 48 В постоян. тока)
	108 Вт (При 60 В постоян. тока)
	52 Вт (При 110 В постоян. тока)
	70 Вт (При 220 В постоян. тока)
	2500 ВА (При 250 В AC)
	4000 ВА (при 440 В перемен. тока)
Коммутационная способность согласно DIN VDE 0660 / МЭК 60947	2 А (при 24 В, DC13)
	0,22 А (при 120 В, DC13)
	0,11 А (при 250 В, DC13)
	3 А (при 24 В, AC15)
	3 А (при 120 В, AC15)
	1,5 А (при 240 В, AC15)
3-фазная нагрузка двигателя	1500 Вт
Нагрузка двигателя согласно UL 508	1/3 HP, 120 В пер. тока (однофазный двигатель переменного тока)
	1/2 HP, 240 В пер. тока (однофазный двигатель переменного тока)
	1/2 HP, 240 В пер. тока (трехфазный электродвигатель)

Характеристики клемм

Тип подключения	Зажимы Push-in
Наименование, подключение	Вход
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	1,5 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	16
Тип подключения	Зажимы Push-in
Длина снятия изоляции	8 мм
Наименование, подключение	Выход
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	14
Тип подключения	Зажимы Push-in
Длина снятия изоляции	10 мм

Общие сведения

Испытательное напряжение, обмотка реле / релейный контакт	2,5 кВ_eff (50 Гц, 1 мин)
Испытательное напряжение, релейный контакт / релейный контакт	2,5 кВ_eff (50 Гц, 1 мин)
Режим работы	100 % ED
Степень защиты	IP20 (Установочный блок реле)
	RT I (Реле)
Долговечность механическая	прибл. 10⁷ коммутационных циклов
Стандарты / нормативные документы	DIN EN 50178
	МЭК 62103
Расчетное напряжение изоляции	250 В AC
Степень загрязнения	2
Категория перенапряжения	III
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
