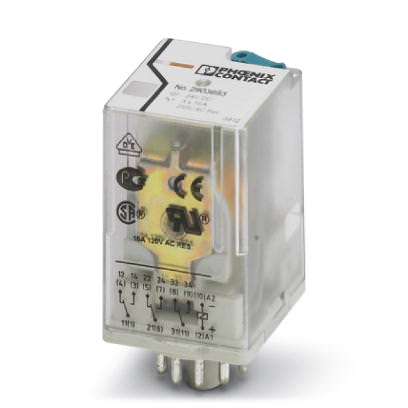

Одиночное реле Одиночное реле - REL-OR3/LDP-24DC/3X21 - 2903693 (119834)

Поставляем Одиночное реле Одиночное реле - REL-OR3/LDP-24DC/3X21 - 2903693 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119834

Производитель

Phoenix Contact

Категория

Список одиночных реле

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser Deltabar PMD75--DFMV7/115

Смотреть ещё

Описание

Описание Одиночное реле - REL-OR3/LDP-24DC/3X21 - 2903693

Размеры

Ширина	35 мм
Высота	54,4 мм
Глубина	35 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C

Активная часть

Входное номинальное напряжение U_N	24 В DC

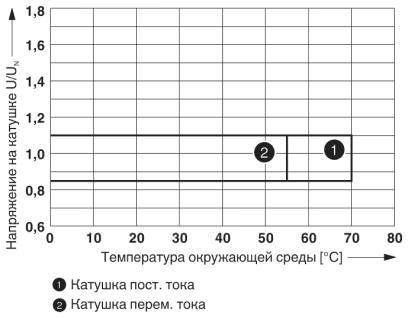

Диапазон входных напряжений относительно U_N	см. диаграмму
Типовой входной ток при U_N	60 мА
Время срабатывания, типовое	18 мс
Индикатор состояния	LED желт.
Защитная схема	Защитный диод

Контактная часть

Исполнение контакта	3 трансформатора
Материал контакта	AgNi
Максимальное напряжение переключения	250 В AC/DC
Минимальное напряжение переключения	10 В (при 24 мА)
Максимальный пусковой ток	30 А (20 мс, замыкающий контакт)
Минимальный коммутационный ток	10 мА (при 24 В)
Макс. ток продолжительной нагрузки	10 А
Мощность отключения (активная нагрузка), максимальная	240 Вт (при 24 В DC)
	124 Вт (При 48 В постоян. тока)
	108 Вт (При 60 В постоян. тока)
	52 Вт (При 110 В постоян. тока)
	48 Вт (При 220 В постоян. тока)
	2500 ВА (При 250 В AC)
Коммутационная способность минимальная	0,24 Вт
Коммутационная способность согласно DIN VDE 0660 / МЭК 60947	2 А (при 24 В, DC13)
	0,22 А (при 120 В, DC13)
	0,11 А (при 250 В, DC13)
	3 А (при 24 В, AC15)
	3 А (при 120 В, AC15)
	1,5 А (при 240 В, AC15)

Общие сведения

Испытательное напряжение, обмотка реле / релейный контакт	2,5 кВ_eff (50 Гц, 1 мин)
Испытательное напряжение, релейный контакт / релейный контакт	2 кВ_eff (50 Гц, 1 мин)
Испытательное напряжение, переключающий контакт / переключающий контакт	2 кВ_eff (50 Гц, 1 мин)
Режим работы	100 % ED
Степень защиты	RT I
Долговечность механическая	прибл. 2 x 10⁷ коммутационных циклов
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	МЭК 60664
Расчетное напряжение изоляции	250 В AC
Степень загрязнения	3
Категория перенапряжения	III
Наименование	Стандарты / нормативные документы
Стандарты / нормативные документы	МЭК 61810
Монтажное положение	на выбор
