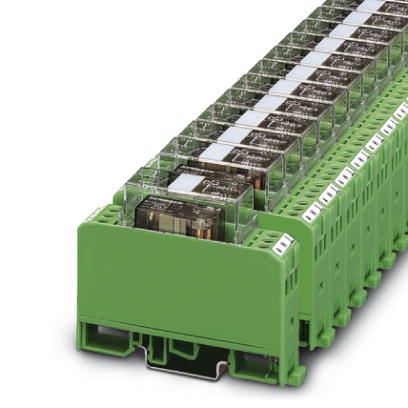

Релейный модуль с жестко впаянным реле Модуль - EMG 17-REL/KSR-G 24/2E/SO38 - 2941646 (119935)

Поставляем Релейный модуль с жестко впаянным реле Модуль - EMG 17-REL/KSR-G 24/2E/SO38 - 2941646 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119935

Производитель

Phoenix Contact

Категория

Список релейных модулей с жестко впаянным реле

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль - EMG 17-REL/KSR-G 24/2E/SO38 - 2941646

Размеры

Ширина	17,5 мм
Высота	75 мм
Глубина	62,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Активная часть

Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,9 ... 1,1
Типовой входной ток при U_N	23 мА
Время срабатывания, типовое	9 мс
Время возврата, типовое	10 мс
Индикация рабочего напряжения	Автоматический режим: желтый светодиод, ручной режим: красный светодиод
Защитная схема	Защитный диод Защитный диод
	Защита от переполюсовки Диод защиты от переполюсовки

Контактная часть

Исполнение контакта	1 контакт, 1 замыкатель
Материал контакта	AgSnO
Максимальное напряжение переключения	250 В AC/DC
Максимальный пусковой ток	120 А (20 мс)
Макс. ток продолжительной нагрузки	10 А
Мощность отключения (активная нагрузка), максимальная	240 Вт (при 24 В DC)
	120 Вт (При 48 В постоян. тока)
	85 Вт (При 60 В постоян. тока)
	70 Вт (При 110 В постоян. тока)
	90 Вт (При 220 В постоян. тока)
	100 Вт (При 250 В постоян. тока)
	2500 ВА (При 250 В AC)
Мощность отключения (нелинейная нагрузка), максимальная	На заказ

Общие сведения

Испытательное напряжение, обмотка реле / релейный контакт	4 кВ AC (50 Гц, 1 мин)
Режим работы	100 % ED
Долговечность механическая	3 x 10⁷ коммутационных циклов
Стандарты / нормативные документы	МЭК 60664
	EN 50178
	МЭК 62103
Расчетное импульсное напряжение / изоляция	безопасное разделение
Степень загрязнения	2
Категория перенапряжения	III
Монтажное положение	на выбор

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, макс.	12
Сечение провода AWG/kcmil, мин.	24
Резьба винтов	M3
