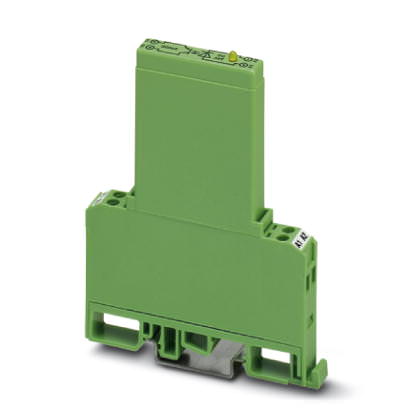

Релейный модуль с жестко впаянным реле Модуль полупроводникового реле - EMG 10-OV-110DC/24DC/1 - 2944245 (119999)

Поставляем Релейный модуль с жестко впаянным реле Модуль полупроводникового реле - EMG 10-OV-110DC/24DC/1 - 2944245 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119999

Производитель

Phoenix Contact

Категория

Список релейных модулей с жестко впаянным реле

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль полупроводникового реле - EMG 10-OV-110DC/24DC/1 - 2944245

Размеры

Ширина	10 мм
Высота	75 мм
Глубина	102 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C
Степень защиты	IP20

Входные данные

Входное номинальное напряжение U_N	110 В DC
Диапазон входных напряжений относительно U_N	0,9 ... 1,1
Порог срабатывания, сигнал '0', относительно U_N	? 0,23
Порог срабатывания, сигнал '1', относительно U_N	? 0,9
Типовой входной ток при U_N	4 мА
Время включения, типовое	0,1 мс
Время отключения, типовое	0,2 мс
Индикатор состояния	LED желт.
Наименование защиты	Защита от переполюсовки
Защитная цепь / модуль	Диод защиты от переполюсовки
Частота передачи	500 Гц

Выходные данные

Выходное номинальное напряжение	24 В DC
Диапазон выходного напряжения	5 В DC ... 36 В DC

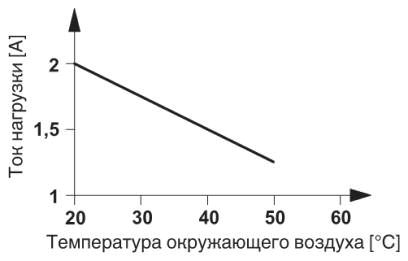

Макс. ток продолжительной нагрузки	1 А (См. график завис. пар.)
Импульсный ток	2 А (t = 1 с)
Пиковое запирающее напряжение	45 В DC (Запирающее напряжение между коллектором и эмиттером)
Падение напряжения при макс. рабочем токе	? 1 В
Выходная коммутация	2 проводная, изолированная
Наименование защиты	Защита от переполюсовки
Защитная цепь / модуль	Диод защиты от переполюсовки

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Общие сведения

Испытательное напряжение, вход / выход	3,5 кВ AC
	3,5 кВ AC
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Режим работы	100 % ED
Класс воспламеняемости согласно UL 94	V0
Стандарты / нормативные документы	МЭК 60664
	EN 50178
	МЭК 62103
Расчетное импульсное напряжение / изоляция	Основная изоляция
