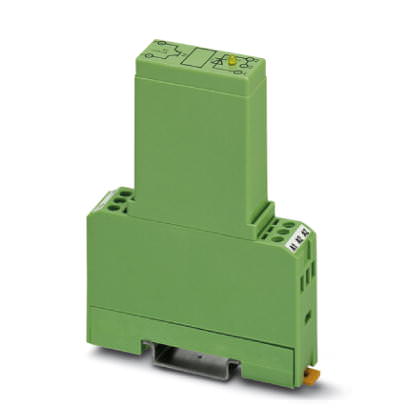

Релейный модуль с жестко впаянным реле Модуль полупроводникового реле - EMG 17-OV- 12DC/ 60DC/3 - 2954141 (120036)

Поставляем Релейный модуль с жестко впаянным реле Модуль полупроводникового реле - EMG 17-OV- 12DC/ 60DC/3 - 2954141 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120036

Производитель

Phoenix Contact

Категория

Список релейных модулей с жестко впаянным реле

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Реле промежуточное CAD 10А 230В 3НО+2НЗ CAD32M7 Schneider Electric

Смотреть ещё

Описание

Описание Модуль полупроводникового реле - EMG 17-OV- 12DC/ 60DC/3 - 2954141

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	17,5 мм
Высота	75 мм
Глубина	102 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C
Степень защиты	IP20

Входные данные

Входное номинальное напряжение U_N	12 В DC
Диапазон входных напряжений относительно U_N	0,8 ... 1,2
Порог срабатывания, сигнал '0', относительно U_N	? 0,4
Порог срабатывания, сигнал '1', относительно U_N	? 0,8
Типовой входной ток при U_N	7 мА
Время включения, типовое	20 мкс
Время отключения, типовое	200 мкс
Индикатор состояния	LED желт.
Наименование защиты	Защита от переполюсовки
	Защита от перенапр.
Защитная цепь / модуль	Диод защиты от переполюсовки
Частота передачи	500 Гц

Выходные данные

Выходное номинальное напряжение	60 В DC
Диапазон выходного напряжения	12 В DC ... 60 В DC
Макс. ток продолжительной нагрузки	3 А (См. график завис. пар.)
Пиковое запирающее напряжение	60 В DC
Падение напряжения при макс. рабочем токе	1,2 В
Выходная коммутация	2 проводная, изолированная
Наименование защиты	Защита от переполюсовки
	Защита от перенапр.
Защитная цепь / модуль	Диод защиты от переполюсовки

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Общие сведения

Испытательное напряжение, вход / выход	3,5 кВ AC
	3,5 кВ AC
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Режим работы	100 % ED
Класс воспламеняемости согласно UL 94	V0
Стандарты / нормативные документы	МЭК 60664
	EN 50178
	МЭК 62103
Расчетное импульсное напряжение / изоляция	Основная изоляция
