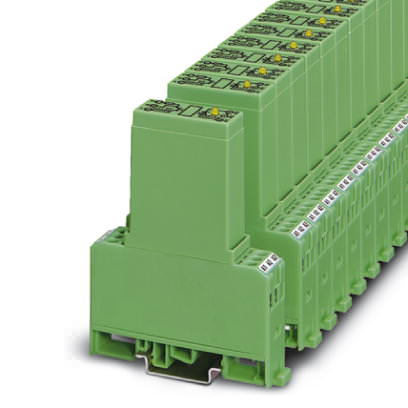

Релейный модуль с жестко впаянным реле Модуль полупроводникового реле - EMG 17-OV-230AC/ 48DC/2 - 2942823 (119993)

Поставляем Релейный модуль с жестко впаянным реле Модуль полупроводникового реле - EMG 17-OV-230AC/ 48DC/2 - 2942823 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119993

Производитель

Phoenix Contact

Категория

Список релейных модулей с жестко впаянным реле

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Фильтр FILTER ELEMENT (100 MESH), DF1050-080, part number 10-10- 100793-5 (FEX-801/5 А/В)

Смотреть ещё

Описание

Описание Модуль полупроводникового реле - EMG 17-OV-230AC/ 48DC/2 - 2942823

Размеры

Ширина	17,5 мм
Высота	75 мм
Глубина	102 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-10 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-10 °C ... 70 °C
Степень защиты	IP20

Входные данные

Входное номинальное напряжение U_N	230 В AC
Диапазон входных напряжений относительно U_N	0,8 ... 1,1
Порог срабатывания, сигнал '0', напряжение	? 155 В AC
Порог срабатывания, сигнал '1', напряжение	? 180 В AC
Типовой входной ток при U_N	9 мА
Время включения, типовое	25 мс (при U_N = 24 В перемен. тока)
Время отключения, типовое	35 мс (при U_N = 24 В перемен. тока)
Индикатор состояния	LED желт.
Наименование защиты	Защита от переполюсовки
Защитная цепь / модуль	Диод защиты от переполюсовки
Частота передачи	3 Гц

Выходные данные

Выходное номинальное напряжение	48 В DC
Диапазон выходного напряжения	12 В DC ... 48 В DC

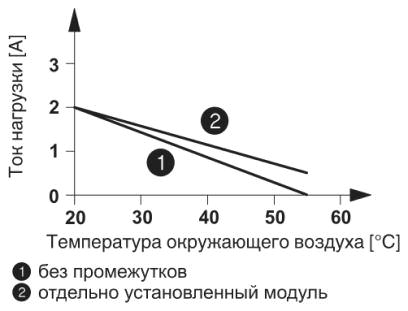

Макс. ток продолжительной нагрузки	2 А (См. график завис. пар.)
Максимальный пусковой ток	5 А (t = 1 с)
Пиковое запирающее напряжение	60 В DC (Запирающее напряжение между коллектором и эмиттером)
Падение напряжения при макс. рабочем токе	1,1 В
Выходная коммутация	3-проводная схема, с заземлением
Наименование защиты	Защита от переполюсовки
	Защита от перенапр.
Защитная цепь / модуль	Диод защиты от переполюсовки
	стабилитроны

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Общие сведения

Испытательное напряжение, вход / выход	3,5 кВ AC
	3,5 кВ AC
Указания по монтажу	Установлены в ряд без промежутков: горизонтально / не установлены в ряд: на выбор
Режим работы	100 % ED
Класс воспламеняемости согласно UL 94	V0
Стандарты / нормативные документы	МЭК 60664
	EN 50178
	МЭК 62103
Расчетное импульсное напряжение / изоляция	Основная изоляция
Степень загрязнения	2
Категория перенапряжения	III
