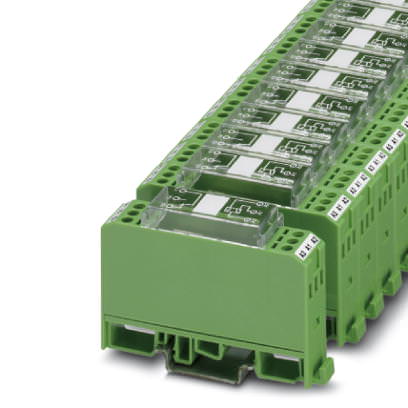

Релейный модуль с жестко впаянным реле Релейный модуль - EMG 17-REL/SG-B 60/21/P - 2947491 (120052)

Поставляем Релейный модуль с жестко впаянным реле Релейный модуль - EMG 17-REL/SG-B 60/21/P - 2947491 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120052

Производитель

Phoenix Contact

Категория

Список релейных модулей с жестко впаянным реле

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Релейный модуль - EMG 17-REL/SG-B 60/21/P - 2947491

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	17,5 мм
Высота	75 мм
Глубина	62,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C

Активная часть

Входное номинальное напряжение U_N	60 В DC
Диапазон входных напряжений относительно U_N	0,8 ... 1,1
Типовой входной ток при U_N	Тип. 9 мА
Время срабатывания, типовое	5 мс
Время возврата, типовое	5 мс
Длительность импульса	30 мс ... 5 c
Защитная схема	Защитный диод Защитный диод
	Защита от переполюсовки Диод защиты от переполюсовки

Контактная часть

Исполнение контакта	Одиночный, 1 переключающий
Материал контакта	AgSnO
Максимальное напряжение переключения	250 В AC/DC
Минимальное напряжение переключения	5 В (при100 мA)
	24 В (при 1 мА)
Максимальный пусковой ток	8 А
Минимальный коммутационный ток	1 мА (при 24 В)
	100 мА (при 5 В)
Макс. ток продолжительной нагрузки	6 А
Мощность отключения (активная нагрузка), максимальная	144 Вт (при 24 В DC)
	43 Вт (При 48 В постоян. тока)
	42 Вт (При 60 В постоян. тока)
	55 Вт (При 110 В постоян. тока)
	100 Вт (При 220 В постоян. тока)
	1500 ВА (При 250 В AC)
Максимальное напряжение переключения	250 В AC/DC
Макс. ток продолжительной нагрузки	5 А
Максимальный пусковой ток	6 А
Мощность отключения (активная нагрузка), максимальная	120 Вт (при 24 В DC)
	40 Вт (При 48 В постоян. тока)
	35 МВт (При 60 В постоян. тока)
	30 Вт (При 110 В постоян. тока)
	55 Вт (При 220 В постоян. тока)
	1100 ВА (При 250 В AC)

Общие сведения

Испытательное напряжение, обмотка реле / релейный контакт	4 кВ_eff (50 Гц, 1 мин)
Режим работы	100 % ED
Долговечность механическая	прибл. 10⁷ коммутационных циклов
Степень загрязнения	2
Категория перенапряжения	III
Стандарты / нормативные документы	EN 50178
	МЭК 62103
Степень загрязнения	2
Категория перенапряжения	III
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, макс.	12
Сечение провода AWG/kcmil, мин.	24
Резьба винтов	M3
