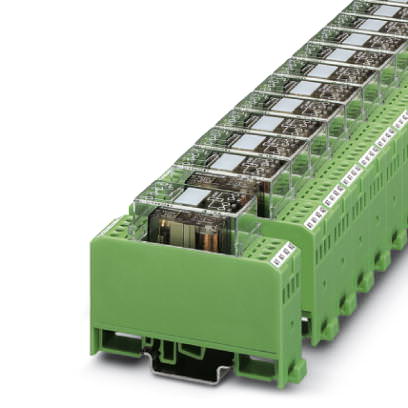

Релейный модуль с жестко впаянным реле Релейный модуль - EMG 22-REL/KSR- 48/21 - 2951908 (119948)

Поставляем Релейный модуль с жестко впаянным реле Релейный модуль - EMG 22-REL/KSR- 48/21 - 2951908 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119948

Производитель

Phoenix Contact

Категория

Список релейных модулей с жестко впаянным реле

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Коммуникационная плата ProfiNet YASKAWA SI-EP3/V

Смотреть ещё

Описание

Описание Релейный модуль - EMG 22-REL/KSR- 48/21 - 2951908

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	22,5 мм
Высота	75 мм
Глубина	62,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Активная часть

Входное номинальное напряжение U_N	48 В AC/DC
Диапазон входных напряжений относительно U_N	0,9 ... 1,1
Типовой входной ток при U_N	10 мА
Время срабатывания, типовое	8 мс
Время возврата, типовое	10 мс
Индикация рабочего напряжения	LED желт.

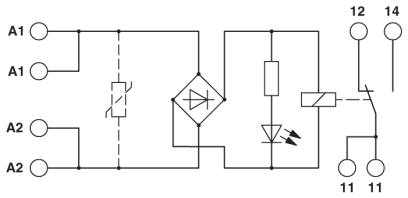

Защитная схема	Мостовой выпрямитель Мостовой выпрямитель

Контактная часть

Исполнение контакта	Одиночный, 1 переключающий
Материал контакта	AgNi
Максимальное напряжение переключения	250 В AC/DC
Максимальный пусковой ток	8 А
Макс. ток продолжительной нагрузки	6 А
Мощность отключения (активная нагрузка), максимальная	144 Вт (при 24 В DC)
	58 Вт (При 48 В постоян. тока)
	48 Вт (При 60 В постоян. тока)
	50 Вт (При 110 В постоян. тока)
	80 Вт (При 220 В постоян. тока)
	1500 ВА (При 250 В AC)

Общие сведения

Испытательное напряжение, обмотка реле / релейный контакт	5 кВ_eff (50 Гц, 1 мин)
Испытательное напряжение, релейный контакт / релейный контакт	1 кВ AC (50 Гц, 1 мин)
Режим работы	100 % ED
Степень защиты	IP20
Долговечность механическая	прибл. 5 x 10⁷ коммутационных циклов
Стандарты / нормативные документы	EN 50178
Расчетное импульсное напряжение / изоляция	4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение между входной электрической цепью и цепью выходного контакта 6 кВ.)
Расчетное напряжение изоляции	260 В AC
Степень загрязнения	2
Категория перенапряжения	III
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, макс.	12
Сечение провода AWG/kcmil, мин.	24
Резьба винтов	M3
