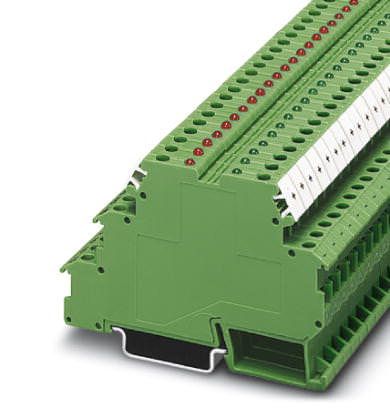

Релейный модуль в виде клеммных блоков Клемма для электронных устр-в - EIK1-SVN-24P - 2940799 (119890)

Поставляем Релейный модуль в виде клеммных блоков Клемма для электронных устр-в - EIK1-SVN-24P - 2940799 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119890

Производитель

Phoenix Contact

Категория

Список релейных модулей в виде клеммных блоков

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser Deltabar PMD75--DFMV7/115

Смотреть ещё

Описание

Описание Клемма для электронных устр-в - EIK1-SVN-24P - 2940799

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	80 мм
Глубина	56 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 70 °C

Входные данные

Наименование	Питание
Диапазон входных напряжений	18,5 В DC ... 28,8 В DC (U_VN, см. график зависимости параметров от температуры)
Типовой входной ток при U_N	70 мА
Потребляемый ток, макс.	70 мА (При выходном токе 50 мА)
Индикация рабочего напряжения	LED зел.
Наименование защиты	Защита от переполюсовки
Защитная цепь / модуль	Диод защиты от переполюсовки
Частота передачи	1 кГц

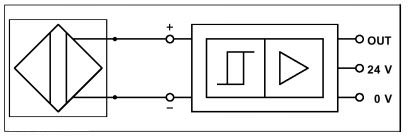

Наименование	Цепь управления
Входное номинальное напряжение U_N	8,2 В DC ±10 %
Индикация ошибок	оптический контроль короткого замыкания и обрыва провода с помощью красного светодиода
Наименование защиты	Диод Зенера 12 В
Защитная цепь / модуль	Диод Зенера 12 В
Частота передачи	1 кГц
Точка переключения	? 2,1 мА (в проводящем состоянии)
	? 1,2 мА (в запертом состоянии)
	6,3 мА ... 10 мА (при коротком замыкании)
	0 мА ... 0,35 мА (при обрыве проводника)
Гистерезис переключения	около 0,2 мА
Внутреннее сопротивление	около 1 к?

Выходные данные

Наименование	Сигнальный выход
Выходное номинальное напряжение	? 100 мВ (в проводящем состоянии)
	U_VN - U_R;в запертом состоянии
Макс. ток продолжительной нагрузки	50 мА
Падение напряжения при макс. рабочем токе	? 1,5 В (U_R)
Наименование защиты	Диод Зенера 12 В в качестве безынерционного диода
Защитная цепь / модуль	Диод Зенера 12 В в качестве безынерционного диода

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Общие сведения

Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Наименование	Воздушные пути и пути утечки
Стандарты / нормативные документы	МЭК 60664
	EN 61000-6-2
	EN 61000-6-4
Степень загрязнения	2
Категория перенапряжения	III
