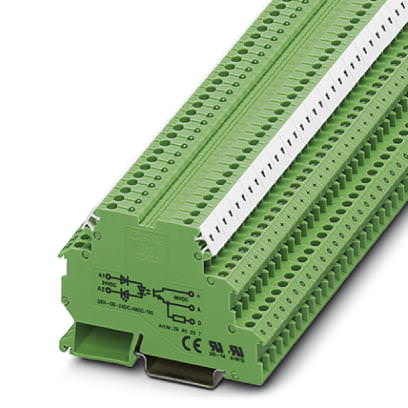

Релейный модуль в виде клеммных блоков Клемма полупроводниковых реле - DEK-OE- 24DC/ 48DC/100 - 2940207 (119885)

Поставляем Релейный модуль в виде клеммных блоков Клемма полупроводниковых реле - DEK-OE- 24DC/ 48DC/100 - 2940207 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119885

Производитель

Phoenix Contact

Категория

Список релейных модулей в виде клеммных блоков

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Клемма полупроводниковых реле - DEK-OE- 24DC/ 48DC/100 - 2940207

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	80 мм
Глубина	56 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C

Входные данные

Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,8 ... 1,2
Порог срабатывания, сигнал '0', относительно U_N	? 0,4
Порог срабатывания, сигнал '1', относительно U_N	? 0,8
Типовой входной ток при U_N	7 мА
Время включения, типовое	20 мкс
Время отключения, типовое	200 мкс
Индикация рабочего напряжения	LED зел.
Наименование защиты	Защита от переполюсовки
Частота передачи	300 Гц

Выходные данные

Диапазон выходного напряжения	3 В DC ... 48 В DC
Макс. ток продолжительной нагрузки	100 мА
Падение напряжения при макс. рабочем токе	? 0,9 В
Выходная коммутация	2-проводн. изолированная, 3-проводн. с массой
Наименование защиты	Защита от переполюсовки
	Защитный диод
Защитная цепь / модуль	Диод защиты от переполюсовки
	Защитный диод
Выходное сопротивление	около 22 к? (Для 3-проводного режима работы)

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14

Общие сведения

Испытательное напряжение, вход / выход	2,5 кВ AC
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Режим работы	100 % ED
Наименование	Стандарты / нормативные документы
Стандарты / нормативные документы	МЭК 60664
	EN 50178
	МЭК 62103
Расчетное импульсное напряжение / изоляция	Основная изоляция
Степень загрязнения	2
Категория перенапряжения	III
