Клемма с винтовыми зажимами Клеммные блоки для печатных плат - MKDSP 10N/ 2-10,16 - 1773976 (97180)

Поставляем Клемма с винтовыми зажимами Клеммные блоки для печатных плат - MKDSP 10N/ 2-10,16 - 1773976 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

97180

Производитель

Phoenix Contact

Категория

Список клемм с винтовыми зажимами

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Клеммные блоки для печатных плат - MKDSP 10N/ 2-10,16 - 1773976

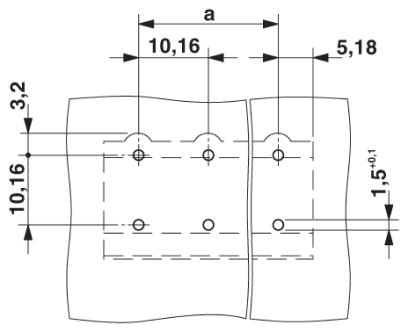

Размеры

Длина	18,8 мм
Высота	31 мм
Размер шага	10,16 мм
Размер a	10,16 мм
Размеры штыря	1 x 0,9 mm
Диаметр отверстий	1,5 мм

Общие сведения

Серия изделий	MKDSP 10N
Группа изоляционного материала	I
Расчетное импульсное напряжение (III/3)	8 кВ
Расчетное импульсное напряжение (III/2)	8 кВ
Расчетное импульсное напряжение (II/2)	6 кВ
Расчетное напряжение (III/3)	690 В
Расчетное напряжение (III/2)	1000 В
Расчетное напряжение (II/2)	1000 В
Подключение согласно стандарту	EN-VDE
Номинальный ток I_N	76 А
Номинальное сечение	10 мм?
Максимальный ток нагрузки	76 А
Изоляционный материал	PA
Поверхность вывода под пайку	Sn
Класс воспламеняемости согласно UL 94	V0
Калиберная пробка	B 6
Длина снятия изоляции	10 мм
Полюсов	2
Резьба винтов	M4
Мин. момент затяжки	1,2 Нм
Момент затяжки, макс.	1,5 Нм

Характеристики клемм

Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	16 мм?
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	16 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	16 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	16 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	6
2 жестких провода одинакового сечения, мин.	0,5 мм?
2 жестких провода одинакового сечения, макс.	4 мм?
2 гибких провода одинакового сечения, мин.	0,5 мм?
2 гибких провода одинакового сечения, макс.	4 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	2,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	6 мм?
AWG согласно UL/CUL мин.	20
AWG согласно UL/CUL макс.	6
