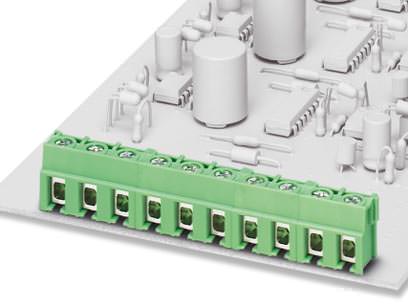

Клемма с винтовыми зажимами Винтовые компактные клеммные модули - PT 2,5/ 3-7,5-H-S - 1705708 (97368)

Поставляем Клемма с винтовыми зажимами Винтовые компактные клеммные модули - PT 2,5/ 3-7,5-H-S - 1705708 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

97368

Производитель

Phoenix Contact

Категория

Список клемм с винтовыми зажимами

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Винтовые компактные клеммные модули - PT 2,5/ 3-7,5-H-S - 1705708

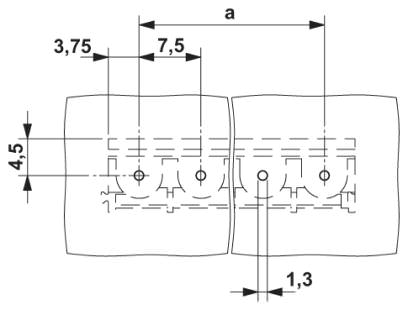

Размеры

Длина	9 мм
Высота	13,5 мм
Размер шага	7,5 мм
Размер a	15 мм
Размеры штыря	1,0 mm
Расстояние между штырями	7,5 мм
Диаметр отверстий	1,3 мм

Общие сведения

Серия изделий	PT 2,5/..-H
Группа изоляционного материала	I
Расчетное импульсное напряжение (III/3)	6 кВ
Расчетное импульсное напряжение (III/2)	6 кВ
Расчетное импульсное напряжение (II/2)	6 кВ
Расчетное напряжение (III/3)	500 В
Расчетное напряжение (III/2)	800 В
Расчетное напряжение (II/2)	1000 В
Подключение согласно стандарту	EN-VDE
Номинальный ток I_N	32 А
Номинальное сечение	2,5 мм?
Максимальный ток нагрузки	32 А
Изоляционный материал	PA
Поверхность вывода под пайку	Sn
Класс воспламеняемости согласно UL 94	V0
Калиберная пробка	A3
Длина снятия изоляции	6,5 мм
Полюсов	2
Резьба винтов	M3
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,5 Нм

Характеристики клемм

Сечение жесткого проводника мин.	0,75 мм?
Сечение жесткого проводника макс.	6 мм?
Сечение гибкого проводника мин.	0,75 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,75 мм? Данные, относящиеся к прочности зажима, имеют силу только для проводников с наконечниками, установленными с применением обжимного инструмента ZA 3. При использовании кабельных наконечников должны учитываться ограничения в отношения номинального напряжения.
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм? Данные, относящиеся к прочности зажима, имеют силу только для проводников с наконечниками, установленными с применением обжимного инструмента ZA 3. При использовании кабельных наконечников должны учитываться ограничения в отношения номинального напряжения.
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,75 мм? Данные, относящиеся к прочности зажима, имеют силу только для проводников с наконечниками, установленными с применением обжимного инструмента ZA 3. При использовании кабельных наконечников должны учитываться ограничения в отношения номинального напряжения.
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	4 мм? Данные, относящиеся к прочности зажима, имеют силу только для проводников с наконечниками, установленными с применением обжимного инструмента ZA 3. При использовании кабельных наконечников должны учитываться ограничения в отношения номинального напряжения.
Сечение провода AWG/kcmil, мин.	18
Сечение провода AWG/kcmil, макс.	10
2 жестких провода одинакового сечения, мин.	0,75 мм?
2 жестких провода одинакового сечения, макс.	2,5 мм?
2 гибких провода одинакового сечения, мин.	0,75 мм?
2 гибких провода одинакового сечения, макс.	2,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,75 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм? Данные, относящиеся к прочности зажима, имеют силу только для проводников с наконечниками, установленными с применением обжимного инструмента ZA 3. При использовании кабельных наконечников должны учитываться ограничения в отношения номинального напряжения.
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,75 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	1,5 мм? Данные, относящиеся к прочности зажима, имеют силу только для проводников с наконечниками, установленными с применением обжимного инструмента ZA 3. При использовании кабельных наконечников должны учитываться ограничения в отношения номинального напряжения.
AWG согласно UL/CUL мин.	20
AWG согласно UL/CUL макс.	12
