Клемма с винтовыми зажимами Винтовые компактные клеммные модули - PT 2,5/17-5,0-H - 1987643 (97422)

Поставляем Клемма с винтовыми зажимами Винтовые компактные клеммные модули - PT 2,5/17-5,0-H - 1987643 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

97422

Производитель

Phoenix Contact

Категория

Список клемм с винтовыми зажимами

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Винтовые компактные клеммные модули - PT 2,5/17-5,0-H - 1987643

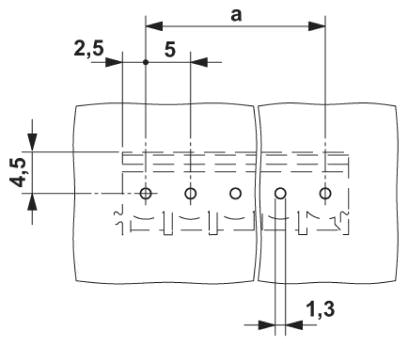

Размеры

Длина	9 мм
Высота	13,5 мм
Размер шага	5 мм
Размер a	80 мм
Размеры штыря	1,0 mm
Расстояние между штырями	5 мм
Диаметр отверстий	1,3 мм

Общие сведения

Серия изделий	PT 2,5/..-H
Группа изоляционного материала	I
Расчетное импульсное напряжение (III/3)	4 кВ
Расчетное импульсное напряжение (III/2)	4 кВ
Расчетное импульсное напряжение (II/2)	4 кВ
Расчетное напряжение (III/3)	250 В
Расчетное напряжение (III/2)	400 В
Расчетное напряжение (II/2)	630 В
Подключение согласно стандарту	EN-VDE
Номинальный ток I_N	32 А
Номинальное сечение	2,5 мм?
Максимальный ток нагрузки	32 А (Значение тока кроме всего прочего зависит от количества полюсов, размеров печатных проводников и температуры окружающей среды.)
Изоляционный материал	PA
Поверхность вывода под пайку	Sn
Класс воспламеняемости согласно UL 94	V0
Калиберная пробка	A3 / B3
Длина снятия изоляции	6,5 мм
Полюсов	17
Резьба винтов	M3
Мин. момент затяжки	0,45 Нм
Момент затяжки, макс.	0,5 Нм

Характеристики клемм

Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	10
2 жестких провода одинакового сечения, мин.	0,5 мм?
2 жестких провода одинакового сечения, макс.	1,5 мм?
2 гибких провода одинакового сечения, мин.	0,5 мм?
2 гибких провода одинакового сечения, макс.	1,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	0,75 мм? Данные, относящиеся к прочности зажима, имеют силу только для проводников с наконечниками, установленными с применением обжимного инструмента ZA 3. При использовании кабельных наконечников должны учитываться ограничения в отношения номинального напряжения.
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	1,5 мм? Данные, относящиеся к прочности зажима, имеют силу только для проводников с наконечниками, установленными с применением обжимного инструмента ZA 3. При использовании кабельных наконечников должны учитываться ограничения в отношения номинального напряжения.
AWG согласно UL/CUL мин.	20
AWG согласно UL/CUL макс.	12
