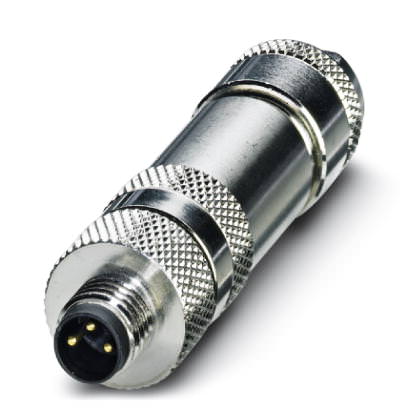

Круглый разъем для передачи сигналов Разъем - SACC-M 8MS-3CON-M-0,34-SH - 1542884 (91684)

Поставляем Круглый разъем для передачи сигналов Разъем - SACC-M 8MS-3CON-M-0,34-SH - 1542884 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

91684

Производитель

Phoenix Contact

Категория

Список круглых разъемов для передачи сигналов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разъем - SACC-M 8MS-3CON-M-0,34-SH - 1542884

Размеры

Наружный диаметр	3,5 мм ... 5,5 мм
Длина зачищенной части оболочки	12 мм +1 мм (Диаметр экрана ? 3,5 мм)
	18 мм +1 мм (Диаметр экрана > 3,5 мм)
Длина зачищенной части одной жилы	4 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C (вилка / розетка)
Класс защиты	IP67

Общие сведения

Расчетный ток при 40 ?	4 А
Расчетное напряжение	60 В
Полюсов	3
Проходное сопротивление	? 3 м?
Сопротивление изоляции	? 100 M?
Кодирование	A - стандарт
Стандарты / нормативные документы	Разъем М8 IEC 61076-2-104
Индикатор состояния	Нет
Категория перенапряжения	II
Степень загрязнения	3
Тип подключения	Винтовые зажимы
Сечение провода	0,14 мм? ... 0,5 мм?
Сечение проводника AWG	26 ... 20
Циклы установки	? 100
Момент затяжки	0,2 Нм (Продольная накатка М8)
	0,3 Нм ... 0,4 Нм (Нажимной винт при диаметре кабеля 3 мм ... 4 мм)
	0,8 Нм ... 1 Нм (Нажимной винт при диаметре кабеля 4 мм ... 8 мм)
	0,1 Нм (Винтовые клеммы)
	Штекерную вставку с сальниковым корпусом закрутить до упора
Указания по монтажу	Подключение гибких проводов может производиться как при помощи кабельных наконечников (без изоляции), так и без них

Материал

Класс воспламеняемости согласно UL 94	HB
Материал, контакт	CuSn
Материал, контактная поверхность	Золото
Материал, держатель контакта	PUR / PA66
Материал корпуса ручки	латунь, никелированный
Материал накатанной гайки	латунь, никелированный
Материал уплотнения	NBR
