Круглый разъем для передачи сигналов Встраиваемые разъемы - SACCBP-FS-8CON-M16/2,0-PUR SCO - 1419344 (89790)

Поставляем Круглый разъем для передачи сигналов Встраиваемые разъемы - SACCBP-FS-8CON-M16/2,0-PUR SCO - 1419344 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

89790

Производитель

Phoenix Contact

Категория

Список круглых разъемов для передачи сигналов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

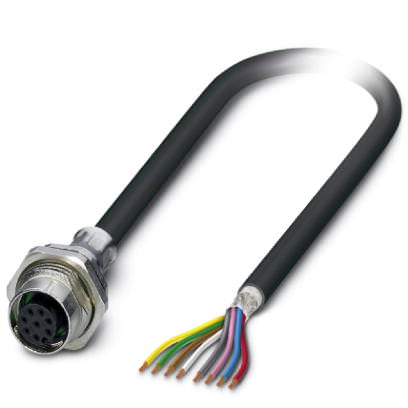

Описание Встраиваемые разъемы - SACCBP-FS-8CON-M16/2,0-PUR SCO - 1419344

Размеры

Длина кабеля	2 м
Длина снятия изоляции с конца кабеля без разъема	50 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 85 °C (вилка / розетка)
	-40 °C ... 85 °C (без механического приведения в действие)
Класс защиты	IP67

Общие сведения

Указание	Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат.
Расчетный ток при 40 ?	2 А
Расчетное напряжение	30 В
Полюсов	8
Проходное сопротивление	? 3 м?
Сопротивление изоляции	? 100 M?
Кодирование	A - стандарт
Стандарты / нормативные документы	Разъем M12 IEC 61076-2-101
Индикатор состояния	Нет
Категория перенапряжения	II
Степень загрязнения	3
Тип подключения	Отдельные проводники
Циклы установки	> 100
Момент затяжки	3 Нм ... 4 Нм (С монтажной стороны)
Тип монтажа	Монтаж с внутренней стороны M16 x 1,5 с плоской гайкой

Материал

Класс воспламеняемости согласно UL 94	V0
Материал, контакт	CuZn
Материал, контактная поверхность	Золото
Материал, держатель контакта	PA 66
Материал накатанной гайки	Цинк. литья под давлением, с никелевым покрытием
Материал уплотнения	FKM

Кабель

Тип кабеля	PUR без галогена, черного цвета
Условное обозначение кабеля	Li9Y-V1-C-V1-11Y
Сечение провода	0,25 мм?
AWG, сигнальная линия	24
Конструкция кабеля, сигнальная линия	14x 0,15 мм
Диаметр проводника вкл. изоляцию	1,15 мм ±0,07 мм
Толщина стенки, изоляция	0,21 мм
	0,6 мм (Внешняя оболочка)
Цвета жил	белый, коричневый, зеленый, желтый, серый, розовый, синий, красный
Общая скрутка	8 проводов с наполнителем для сердечника
Экранировка	Оплетка из медной проволоки
защитный экран оптоволоконного кабеля	85 %
Внешняя оболочка, цвет	темно-серый RAL 7021
Наружный диаметр кабеля	5,90 мм
Минимальный радиус изгиба, при жесткой прокладке	59 мм
Минимальный радиус изгиба, при подвижной прокладке	59 мм
Количество циклов изгибания	4000000
Радиус изгиба	59 мм
Путь перемещения	10 м
Скорость поперечного перемещения	3 м/c
Ускорение	10 м/c?
Масса кабеля	54 кг/км
Внешняя оболочка, материал	PUR
Наполнитель	PE
Материал, изоляция проводника	PP
Материал проводника	медный гибкий провод
Сопротивление изоляции	? 100 Г?*км
Сопротивление кабеля	макс. 78 Ом/км
Номинальное напряжение, проводник	? 300 В
Испытательное напряжение, проводник	2000 В AC
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C (кабель, жестко прокладываемый)
	-25 °C ... 85 °C (кабель, для подвижного монтажа)
