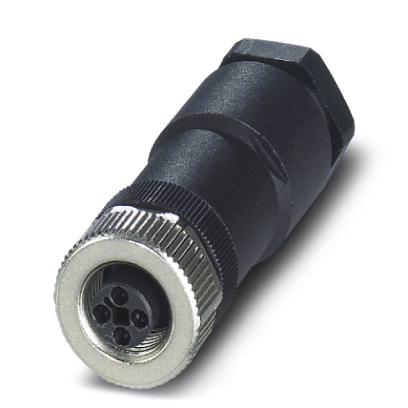

Круглый разъем для силовых цепей Разъем - SACC-M12FST-3PECON-PG11-M - 1404644 (91776)

Поставляем Круглый разъем для силовых цепей Разъем - SACC-M12FST-3PECON-PG11-M - 1404644 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

91776

Производитель

Phoenix Contact

Категория

Список круглых разъемов для силовых цепей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 9А = 24В 1НО LP4K LP4K0910BW3 Schneider Electric

Смотреть ещё

Описание

Описание Разъем - SACC-M12FST-3PECON-PG11-M - 1404644

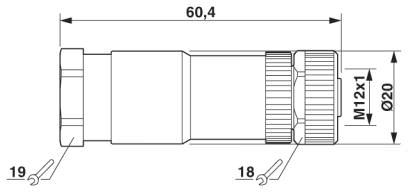

Размеры

Наружный диаметр	8 мм ... 10 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C (вилка / розетка)
Класс защиты	IP67

Общие сведения

Указание	Снять оболочку с проводника на участке длиной 22 мм, снять изоляцию с жил на длину 7 мм, обжать гильзу, затем укоротить ее на 5 мм. Длина жилы с укороченным кабельным наконечником составляет 20 мм. Подсоединить жилы и затянуть крепежные винты с усилием 0,2 Нм.
Расчетный ток при 40 ?	12 А
Расчетное напряжение	60 В
Полюсов	4
Проходное сопротивление	? 3 м?
Сопротивление изоляции	> 10 Г?
Кодирование	T - Power
Стандарты / нормативные документы
Индикатор состояния	Нет
Категория перенапряжения	III
Степень загрязнения	3
Тип подключения	Винтовые зажимы
Сечение провода	0,75 мм? ... 1,5 мм?
Сечение проводника AWG	18 ... 16
Циклы установки	? 100
Момент затяжки	0,4 Нм (Накатанная гайка М12)
	1 Нм ... 1,4 Нм (Контргайка с соединительной втулкой)
	0,4 Нм (Штекерная насадка с соединительной гильзой)
	0,2 Нм (Винтовые клеммы)
Указания по монтажу	Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них

Материал

Класс воспламеняемости согласно UL 94	V0
Материал, контакт	CuZn
Материал, контактная поверхность	Золото
Материал, держатель контакта	PA 46
Материал корпуса ручки	PA 66
Материал накатанной гайки	Цинк. литья под давлением, с никелевым покрытием
Материал уплотнения	витон (Розетка M12)
	NBR (Кабельный зажим)
