Изделие для монтажной системы QPD Проходная деталь - Q 0,75/4A50/11-11KU-ESA - 1640977 (124238)

Поставляем Изделие для монтажной системы QPD Проходная деталь - Q 0,75/4A50/11-11KU-ESA - 1640977 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124238

Производитель

Phoenix Contact

Категория

Список изделий для монтажной системы QPD

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

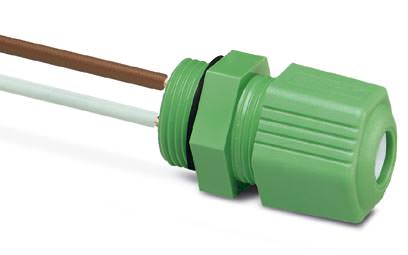

Описание Проходная деталь - Q 0,75/4A50/11-11KU-ESA - 1640977

Общие сведения

Указания по монтажу	При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания
Длина кабеля	0,5 м
Цвет	зеленый
Способ подключения	Тип подключения QUICKON
Тип подключения	Отдельные проводники
Полюсов	4

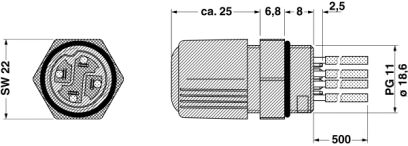

Раствор ключа - накидная гайка	22 мм
Момент затяжки накидной гайки	2,5 Нм
Раствор ключа - держатель контактов	22 мм
Момент затяжки держателя контактов	3,75 Нм
Момент затяжки контргайки	3,75 Нм
Количество точек подключения	4
Сечение гибкого проводника мин.	0,34 мм?
Сечение гибкого проводника макс.	0,75 мм?
Сечение провода AWG/kcmil, мин.	22
Сечение провода AWG/kcmil, макс.	18

Кабель

Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки	Класс 2-6 // 0,34 мм?: 0,1 мм; 0,5 - 0,75 мм?: 0,15 мм
Изоляционный материал жилы	PVC/PE
Диаметр проводника вкл. изоляцию	2,5 мм
Сечение жил кабеля_GRP	0,75 мм? (Полюс 1: коричневый; полюс 2: белый; полюс 3: синий; полюс 4: черный)

Окружающие условия

Класс защиты	IP65
	IP67
Температура окружающей среды (при эксплуатации)	-25 °C ... 80 °C (Также следует учитывать данные производителя кабелей.)
	-25 °C ... 50 °C (При подключении кабеля. Необходимо также принимать во внимание технические характеристики, указываемые изготовителем)

Электрические характеристики

Номинальный ток I_N	9 А
Расчетное напряжение (III/3)	160 В
Замечание по расчетному напряжению (III/3)	с изолирующей втулкой
Расчетное напряжение (III/2)	160 В
Замечание по расчетному напряжению (III/2)	с изолирующей втулкой
Расчетное напряжение (II/2)	320 В
Замечание по расчетному напряжению (II/2)	с изолирующей втулкой

Механические характеристики

Частота подключения QUICKON	10 (При последующем подключении кабеля может потребоваться замена уплотнения и втулки.)
PC QUICKON, тип резьбы	Pg11
Категория по ударному воздействию	3

Данные о материале

Материал, контакт	Сплав меди
Материал, контактная поверхность	никелированный и оцинкованный
Материал, держатель контакта	PA
Класс воспламеняемости согласно UL 94	V0
