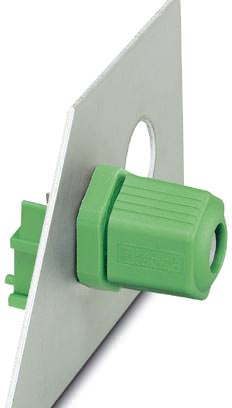

Изделие для монтажной системы QPD Проходная деталь - Q 1,5/3L90/13KU-DSI - 1670413 (124261)

Поставляем Изделие для монтажной системы QPD Проходная деталь - Q 1,5/3L90/13KU-DSI - 1670413 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124261

Производитель

Phoenix Contact

Категория

Список изделий для монтажной системы QPD

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Проходная деталь - Q 1,5/3L90/13KU-DSI - 1670413

Общие сведения

Указания по монтажу	При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания
Цвет	зеленый
Способ подключения	Тип подключения QUICKON
Тип подключения	Подключение пайкой методом подключения
Замечание по типу внутреннего подключения	перед пайкой изделие необходимо закрепить на печатной плате винтами. Самонарезающие крепежные винты, соотв. ISO 1481-ST 2,9 x 6,5 C.
Полюсов	3
Раствор ключа - накидная гайка	24 мм
Момент затяжки накидной гайки	2,5 Нм
Раствор ключа - держатель контактов	24 мм
Момент затяжки держателя контактов	3,75 Нм
Момент затяжки контргайки	3,75 Нм
Количество точек подключения	3
Сечение гибкого проводника мин.	0,75 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	18
Сечение провода AWG/kcmil, макс.	16

Кабель

Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки	VDE 0295 Kl.2-5, мин. диаметр проволоки 0,2 мм
Изоляционный материал жилы	PVC/PE
Диаметр проводника вкл. изоляцию	>= 3 мм

Окружающие условия

Класс защиты	IP65
	IP67
Температура окружающей среды (при эксплуатации)	-25 °C ... 80 °C
	-25 °C ... 50 °C (При подключении кабеля. Необходимо также принимать во внимание технические характеристики, указываемые изготовителем)

Электрические характеристики

Номинальный ток I_N	17,5 А
Расчетное напряжение (III/3)	250 В
Расчетное напряжение (III/2)	320 В
Расчетное напряжение (II/2)	630 В

Механические характеристики

Частота подключения QUICKON	10 (При последующем подключении кабеля может потребоваться замена уплотнения и втулки.)
PC QUICKON, тип резьбы	Pg13,5
Категория по ударному воздействию	4

Данные о материале

Материал, контакт	Медный сплав
Материал, контактная поверхность	никелированный и оцинкованный
Материал, держатель контакта	PA 66
Класс воспламеняемости согласно UL 94	V0
Категория перенапряжения	III
Степень загрязнения	3
