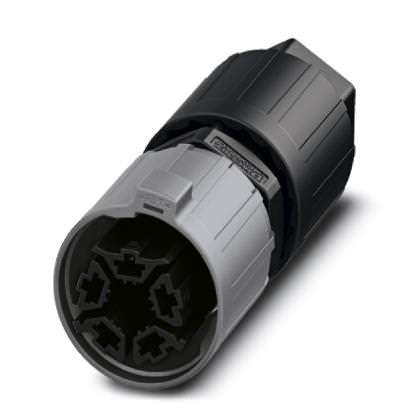

Изделие для монтажной системы QPD Разъем - QPD P 4PE2,5 9-16 BK - 1403782 (124282)

Поставляем Изделие для монтажной системы QPD Разъем - QPD P 4PE2,5 9-16 BK - 1403782 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124282

Производитель

Phoenix Contact

Категория

Список изделий для монтажной системы QPD

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разъем - QPD P 4PE2,5 9-16 BK - 1403782

Общие сведения

Исполнение	QPD 5x2,5
Цвет	черный
Тип фиксатора	Винтовой зажим
Способ подключения	Тип подключения QUICKON
Тип подключения	с прокалывающими контактами (IDC)
Полюсов	5
Количество контактов	4+PE
Раствор ключа - накидная гайка	27 мм
Момент затяжки накидной гайки	10 Нм
Количество точек подключения	5
Сечение гибкого проводника мин.	1 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	1 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	16
Сечение провода AWG/kcmil, макс.	14

Кабель

Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки	VDE 0295, классы 1 - 6 / мин. 0,15 мм
Изоляционный материал жилы	ПВХ / ПЭ / термоизоляция / резина
Диаметр проводника вкл. изоляцию	2,5 мм ... 3,8 мм
Наружный диаметр кабеля	9 мм ... 16 мм

Окружающие условия

Класс защиты	IP68 ()
	IP69K
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Температура при подключении кабеля	-5 °C ... 50 °C

Электрические характеристики

Номинальный ток I_N	20 А
Расчетный ток	20 А
Расчетное напряжение (III/3)	690 В
Расчетное напряжение (III/2)	1000 В
Расчетное напряжение (II/2)	1000 В
Расчетное импульсное напряжение (III/3)	6 кВ
Расчетное импульсное напряжение (III/2)	8 кВ
Расчетное импульсное напряжение (II/2)	8 кВ

Механические характеристики

Частота подключения QUICKON	макс. 10
Циклы установки	50

Данные о материале

Материал, контакт	Cu
Материал, контактная поверхность	с серебряным покрытием
Материал, держатель контакта	PA
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Категория перенапряжения	III
Степень загрязнения	3
