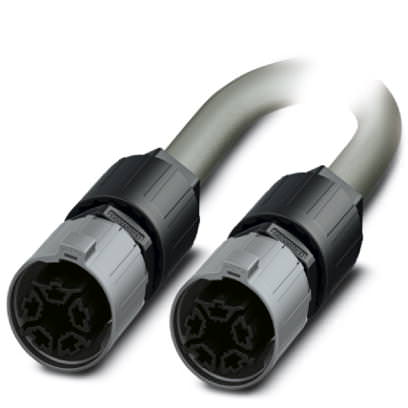

Изделие для монтажной системы QPD Соединительный кабель - QPD 5P/ 3,0-PVC/5P 5X2,5 BK - 1408721 (124326)

Поставляем Изделие для монтажной системы QPD Соединительный кабель - QPD 5P/ 3,0-PVC/5P 5X2,5 BK - 1408721 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124326

Производитель

Phoenix Contact

Категория

Список изделий для монтажной системы QPD

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Соединительный кабель - QPD 5P/ 3,0-PVC/5P 5X2,5 BK - 1408721

Общие сведения

Исполнение	QPD 5x2,5
Длина кабеля	3 м
Цвет	черный
Тип фиксатора	Винтовой зажим
Способ подключения	Тип подключения QUICKON
Тип подключения	с прокалывающими контактами (IDC)
Полюсов	5
Количество контактов	4+PE
Раствор ключа - накидная гайка	27 мм
Момент затяжки накидной гайки	10 Нм
Количество точек подключения	5
Сечение гибкого проводника мин.	1 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	1 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	16
Сечение провода AWG/kcmil, макс.	14

Кабель

Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки	VDE 0295, классы 1 - 6 / мин. 0,15 мм
Изоляционный материал жилы	ПВХ / ПЭ / термоизоляция / резина
Диаметр проводника вкл. изоляцию	2,5 мм ... 3,8 мм
Наружный диаметр кабеля	9 мм ... 16 мм

Окружающие условия

Класс защиты	IP68 ()
	IP69K
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Температура при подключении кабеля	-5 °C ... 50 °C

Электрические характеристики

Номинальный ток I_N	20 А
Расчетный ток	20 А
Расчетное напряжение (III/3)	690 В
Расчетное напряжение (III/2)	1000 В
Расчетное напряжение (II/2)	1000 В
Расчетное импульсное напряжение (III/3)	6 кВ
Расчетное импульсное напряжение (III/2)	8 кВ
Расчетное импульсное напряжение (II/2)	8 кВ

Механические характеристики

Частота подключения QUICKON	макс. 10
Циклы установки	50

Данные о материале

Материал, контакт	Cu
Материал, контактная поверхность	с серебряным покрытием
Материал, держатель контакта	PA
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Категория перенапряжения	III
Степень загрязнения	3

Кабель

Тип кабеля	ПВХ серого цвета
Тип кабеля (краткое обозначение)	ПВХ
Сечение провода	5x 2,5 мм?
AWG, напряжение питания	14
Конструкция кабеля, напряжение питания	50x 0,25 мм
Цвета жил	синий, коричневый, черный, серый, желто-зеленый
Общая скрутка	5 жил в скрутке
Внешняя оболочка, цвет	серый RAL 7001
Наружный диаметр кабеля D	11,8 мм
Минимальный радиус изгиба, жесткая прокладка	4 x D
Минимальный радиус изгиба, гибкая прокладка	15 x D
Масса кабеля	242 кг/км
Внешняя оболочка, материал	ПВХ
Материал, изоляция проводника	ПВХ
Материал проводника	медный гибкий провод
Сопротивление изоляции	> 0,2 МОм*км
Номинальное напряжение, проводник	750 В
	1000 В (Безопасный стационарный монтаж)
Испытательное напряжение, проводник	4000 В
Негорючесть	согласно МЭК 60332-1-2
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C (кабель, жестко прокладываемый)
	-5 °C ... 70 °C (кабель, для подвижного монтажа)
