Изделие для монтажной системы QPD Т-образный кабельный соединитель - Q 4,0/5IDC/KU-T - 1641963 (124248)

Поставляем Изделие для монтажной системы QPD Т-образный кабельный соединитель - Q 4,0/5IDC/KU-T - 1641963 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124248

Производитель

Phoenix Contact

Категория

Список изделий для монтажной системы QPD

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Т-образный кабельный соединитель - Q 4,0/5IDC/KU-T - 1641963

Общие сведения

Указания по монтажу	При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания Разветвитель QUICKON-T предназначен для стационарного монтажа по месту.
Исполнение	T-образный распределитель
Цвет	светло-серый RAL 7035
Тип фиксатора	Винтовой зажим
Способ подключения	Тип подключения QUICKON
Тип подключения	с прокалывающими контактами (IDC)
Полюсов	5
Раствор ключа - накидная гайка	30 мм
Момент затяжки накидной гайки	10 Нм
Момент затяжки контргайки	12 Нм
Количество точек подключения	10
Сечение гибкого проводника мин.	2,5 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	14
Сечение провода AWG/kcmil, макс.	12

Кабель

Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки	Классы 2 - 5 / 0,25 мм
Изоляционный материал жилы	PVC/PE
Диаметр проводника вкл. изоляцию	2,4 мм ... 4,3 мм
Наружный диаметр кабеля	9 мм ... 16 мм (Ответвление)
	9 мм ... 16 мм (Магистральный кабель (если диаметр < 13,5 мм, требуется дополнительное уплотнение))

Окружающие условия

Класс защиты	IP65
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Температура при подключении кабеля	10 °C ... 50 °C (hеобходимо также принимать во внимание технические характеристики, указываемые изготовителем)

Электрические характеристики

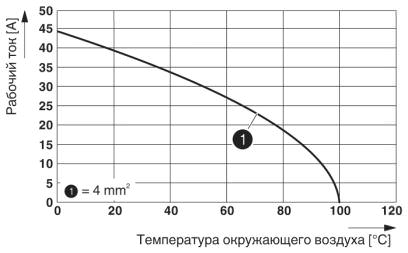

Номинальный ток I_N	32 А (При температуре окружающей среды 40 °C)
Расчетный ток	32 А
Расчетное напряжение (III/3)	630 В
Расчетное напряжение (III/2)	1000 В
Расчетное напряжение (II/2)	1000 В
Расчетное импульсное напряжение (III/3)	8 кВ
Расчетное импульсное напряжение (III/2)	8 кВ
Расчетное импульсное напряжение (II/2)	8 кВ

Механические характеристики

Частота подключения QUICKON	макс. 10

Данные о материале

Материал, контакт	Сплав меди
Материал, контактная поверхность	никелированный и оцинкованный
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V2
Категория перенапряжения	III
Степень загрязнения	3
