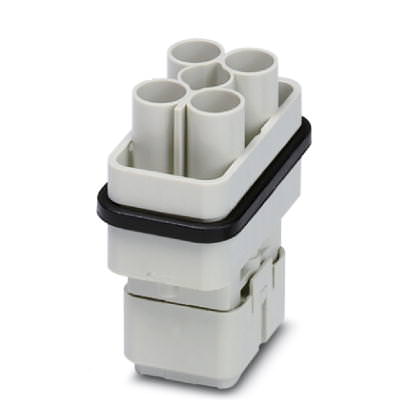

Контактная вставка с неизменяемым количеством полюсов Модуль для контактов - HC-COM- 4/2-ESTC - 1408504 (124569)

Поставляем Контактная вставка с неизменяемым количеством полюсов Модуль для контактов - HC-COM- 4/2-ESTC - 1408504 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124569

Производитель

Phoenix Contact

Категория

Список контактных вставок с неизменяемым количеством полюсов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль для контактов - HC-COM- 4/2-ESTC - 1408504

Общие сведения

Указание	Для обжимных CK4,0-ED..(цепь питания), CK1,6-ED... (цепь управления)
Способ подключения	Сигнал Обжим (Сигнальные контакты)
	Мощность Обжим (Контакты цепи питания)
Степень загрязнения	3
Категория перенапряжения	III
Полюсов	4+2+PE
Количество, силовые контакты	4
Количество, контакты цепи управления	2
Циклы установки	? 500
Исполнение	COM
Подключение согласно стандарту	МЭК / EN
Сечение	Сигнал 0,14 мм? ... 2,5 мм? (Контакты цепи управления)
	Мощность 1,5 мм? ... 6 мм? (Контакты цепи питания)
Сечение AWG	16 ... 10 (Контакты цепи питания)
	26 ... 14 (Контакты цепи управления)
Длина зачищенной части одной жилы	9 мм (Цепь питания 1,5 мм? - 2,5 мм?)
	9,6 мм (Цепь питания 4 мм? - 6 мм?)
	8 мм (Цепь управления)
	6 мм (Цепь управления 2,5 мм?)
Указания по монтажу	Максимальный диаметр изоляции цепи питания

Окружающие условия

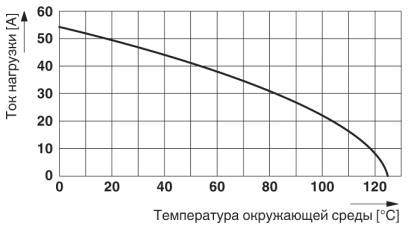

Температура окружающей среды (при эксплуатации)	-40 °C ... 100 °C (С учетом нагрева контактов)

Данные о материале

Класс воспламеняемости согласно UL 94	V0
Материал, контакт	Медный сплав
Материал, контактная поверхность, силовой контакт	серебро
Материал, контактная поверхность, управляющий контакт	серебро (или золото)
Материал, держатель контакта	PC

Электрические характеристики

Расчетное напряжение силовых контактов	400/690 В
Расчетное напряжение (III/3)	250 В (Контакты цепи управления)
	400 В (Силовые контакты 'фаза-земля')
	690 В (Силовые контакты 'фаза-фаза')
Расчетное импульсное напряжение	Мощность 6 кВ (Силовые контакты 'фаза-фаза')
	Сигнал 4 кВ (Контакты цепи управления)
Расчетный ток	40 А (Контакты цепи питания)
	10 А (Контакты цепи управления)
