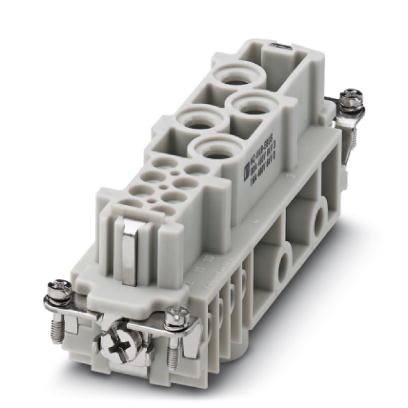

Контактная вставка с неизменяемым количеством полюсов Модуль для контактов - HC-K 4/8-EBUS - 1679320 (124691)

Поставляем Контактная вставка с неизменяемым количеством полюсов Модуль для контактов - HC-K 4/8-EBUS - 1679320 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124691

Производитель

Phoenix Contact

Категория

Список контактных вставок с неизменяемым количеством полюсов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль для контактов - HC-K 4/8-EBUS - 1679320

Общие сведения

Указание	для корпуса HC-B24
Способ подключения	Винтовые зажимы (Контакты цепи питания)
	Винтовые зажимы (Контакты цепи управления)
Момент затяжки	2 Нм (1,5 мм? - 2,5 мм?)
	3 Нм (4-16 мм?)
	0,5 Нм (Контакты цепи управления)
Рабочий конец отвертки	0,8 x 4,5 мм (Контакты цепи питания)
	0,5 x 3,5 мм (Контакты цепи управления)
Степень загрязнения	3
Категория перенапряжения	III
Полюсов	4+8+PE
Количество, силовые контакты	4
Количество, контакты цепи управления	8
Циклы установки	? 500
Исполнение	B24
Сечение	1,5 мм? ... 16 мм? (Контакты цепи питания)
	0,5 мм? ... 2,5 мм? (Контакты цепи управления)
Сечение AWG	16 ... 6 (Контакты цепи питания)
	20 ... 14 (Контакты цепи управления)
Длина зачищенной части одной жилы	14 мм (Силовой контакт)
	7 мм (Контакт цепи управления)
Указания по монтажу	Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания.
	Применять защиту жил (винтовые разъемы без защиты провода)

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C

Данные о материале

Класс воспламеняемости согласно UL 94	HB
Материал, контакт	Сплав меди
Материал, контактная поверхность, силовой контакт	серебро
Материал, контактная поверхность, управляющий контакт	серебро
Материал, держатель контакта	PA

Электрические характеристики

Расчетное напряжение (III/3)	400 В (Контакты цепи питания)
	400 В (Контакты цепи управления)
Расчетное импульсное напряжение	6 кВ (Контакты цепи питания)
	6 кВ (Контакты цепи управления)
Расчетный ток	80 А (Контакты цепи питания)
	16 А (Контакты цепи управления)
