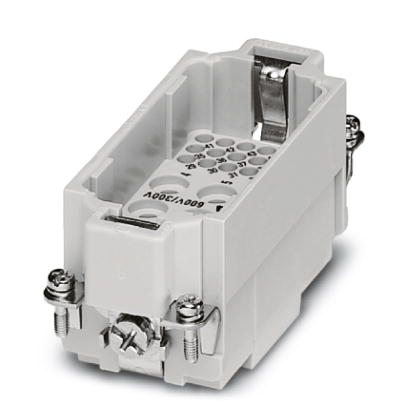

Контактная вставка с неизменяемым количеством полюсов Модуль для контактов - HC-K 6/36-ESTC - 1636376 (124635)

Поставляем Контактная вставка с неизменяемым количеством полюсов Модуль для контактов - HC-K 6/36-ESTC - 1636376 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

124635

Производитель

Phoenix Contact

Категория

Список контактных вставок с неизменяемым количеством полюсов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль для контактов - HC-K 6/36-ESTC - 1636376

Общие сведения

Указание	Для корпусов HEAVYCON-ADVANCE и HEAVYCON типа B16/B32, силовые контакты: CK 4,0-ED, контакты цепи управления: CK 1,6-ED (обжимные контакты не входят в комплект поставки)
Способ подключения	Обжим (Контакты цепи питания)
	Обжим (Контакты цепи управления)
Степень загрязнения	3
Категория перенапряжения	III
Полюсов	6+36+PE
Количество, силовые контакты	6
Количество, контакты цепи управления	36
Циклы установки	? 500
Исполнение	B16
Сечение	1,5 мм? ... 6 мм? (Контакты цепи питания)
	0,14 мм? ... 2,5 мм? (Контакты цепи управления)
Сечение AWG	16 ... 10 (Контакты цепи питания)
	26 ... 14 (Контакты цепи управления)
Длина зачищенной части одной жилы	9 мм (Контакты цепи питания, при сечении 1,5 мм? ... 2,5 мм?)
	8 мм (Контакты цепи управления, сечение 0,14 мм? ... 1,5 мм?)
	9,5 мм (Контакты цепи питания, при сечении 4 мм? ... 6 мм?)
	6 мм (Контакты цепи управления, при сечении 2,5 мм?)
Диаметр проводника вкл. изоляцию	5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C

Данные о материале

Класс воспламеняемости согласно UL 94	V0
Материал, контакт	Сплав меди
Материал, контактная поверхность, силовой контакт	серебро
Материал, контактная поверхность, управляющий контакт	серебро (или золото)
Материал, держатель контакта	PC

Электрические характеристики

Расчетное напряжение (III/3)	690 В (Контакты цепи питания)
	160 В (Контакты цепи управления)
Расчетное импульсное напряжение	8 кВ (Контакты цепи питания)
	2,5 кВ (Контакты цепи управления)
Расчетный ток	40 А (Контакты цепи питания)
	10 А (Контакты цепи управления)
